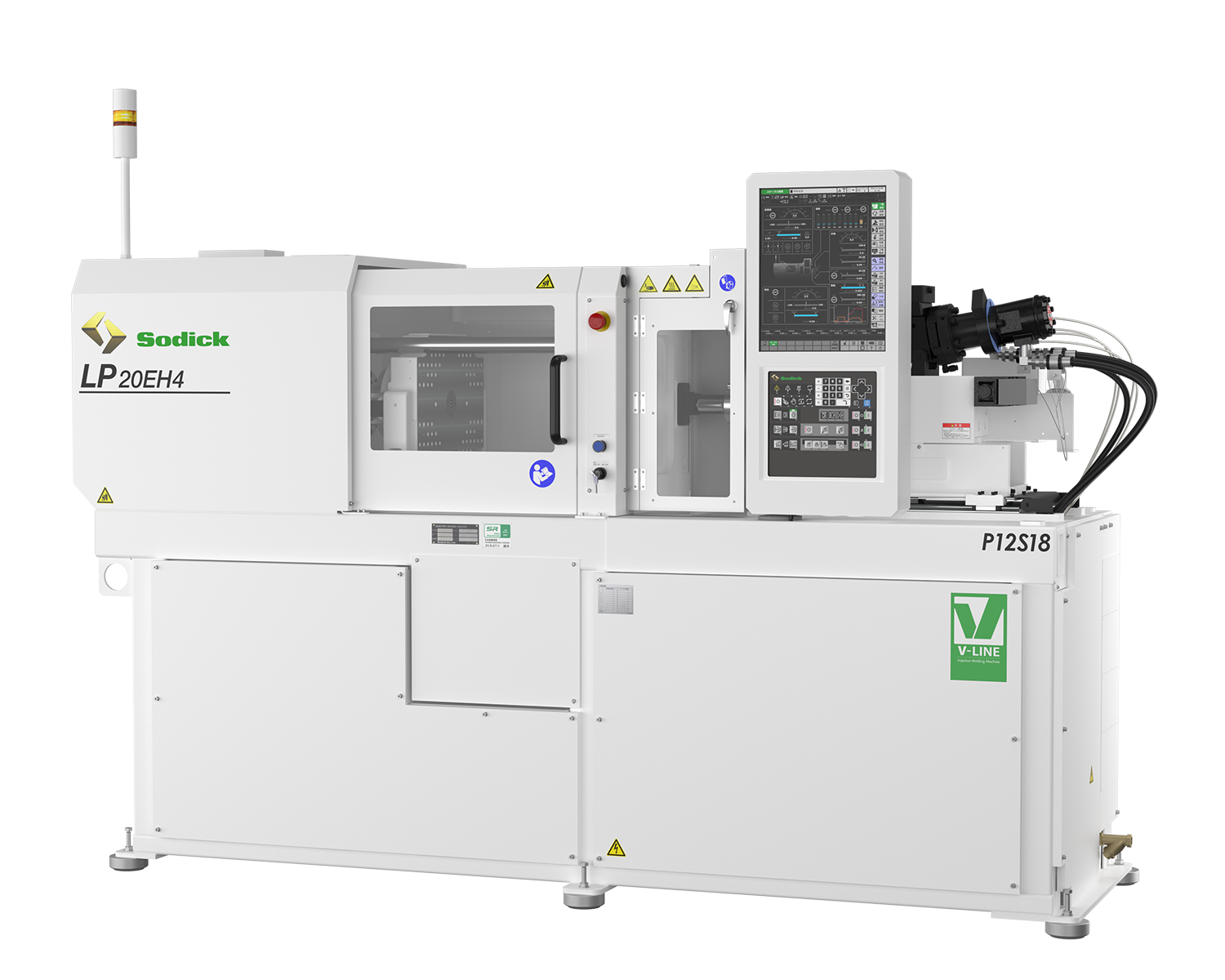

LP20EH4 NEW

微細＆精密小物部品に最適
V–LINE^®高付加価値製品用　高応答　射出成形機

※ 掲載の写真は実際と多少異なる場合があります。

特長

業界最高クラスの立上がり速度と立下り速度

低慣性プランジャとLDDVで、業界最高クラスの立上り加速度15.3G、立下り時間5msec（P12の場合）を実現。 自社開発のiXコントローラで、射出プランジャを最適かつ完全な制御も実現しています。

V-LINE^®によるハイサイクル精密安定成形を実現

射出部と可塑化部の分離構造であるV-LINE^®による安定した可塑化・計量・射出を組み合わせることによって、 コネクタのような精密小物部品をハイサイクルかつ安定した成形を行うことができます。

M2Mで周辺機器を操作パネルで操作・管理

付帯設備の状態管理をM2Mにより行うほか、乾燥機や温調器も成形機の操作盤からコントロールできます。 これによりお客様の成形機周辺設備の省スペース化に貢献します。

製品仕様

型締方式	直圧
最大型締力 (kN)	196
タイバー間隔 W×L (mm)	310 x 260
プラテン寸法 W×L (mm)	430 x 360
ディライト（最小型厚+最大型開ストローク） (mm)	400
最小/最大金型厚さ (mm)	150/ー
可塑化・射出方式	スクリュプリプラ
スクリュ直径 （mm）	18
プランジャ直径 （mm）	12 | 16
最大射出圧力 （MPa）	288 | 262
理論射出容量 (cm3)	4.5 | 14
射出率 (cm3/s)	147 | 161
最大射出速度（mm/s）	1300 | 800
可塑化能力 （kg/h）	6.5
機械寸法 L×W×H (mm)	2632 x 905 x 1760
機械質量 （kg）	2100
駆動方式	電動ハイブリッド
