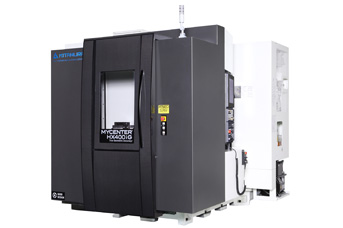

角型摺動面横形マシニングセンタ Mycenter-HX400iG/500

画像及び文章引用：「キタムラ機械株式会社」ウェブサイト

Mycenter-HX400iG/500

・世界最高速度角型摺動面横形マシニングセンタ
・「匠の技」であるキサゲによる摺り合わせ作業を駆使した角型摺動面構造
・テーブル旋回軸や工具交換装置などに当社独自開発のインテグラルテーブル(超高精度1/1000度角度割出し±3秒未満)を採用
・テーブル積載重量350kgを回転させるものとしては、世界最速の毎分125回転で切削加工が可能
・世界最高速度0.8秒で最大工具10キログラムの重量工具交換が可能(最大径150mm、最大長さ370mm)
・角型摺動面構造では世界最速の毎分60メートルで切削送りが可能

標準仕様

テーブル	テーブル作業面の大きさ	400 x 400 mm
加工物最大寸法	加工物最大寸法	φ630 x H790
移動領域	X軸	610 mm
	Y軸	610 mm
	Z軸	610 mm
	B軸	360°
主軸	主軸端形状	NST No.40
	主軸回転数 (オプション）	40～15,000min-1(20,000min-1)
	主軸電動機	AC 22Kw
早送り速度	X軸	60,000 mm/min
	Y軸	60,000 mm/min
	Z軸	60,000 mm/min
	B軸	45,000(125回転/分)
自動工具交換装置（ATC）	工具収納本数（オプション）	50(62,100,122)本
