ねじ研削盤（重研削盤）スクリュー重研削盤

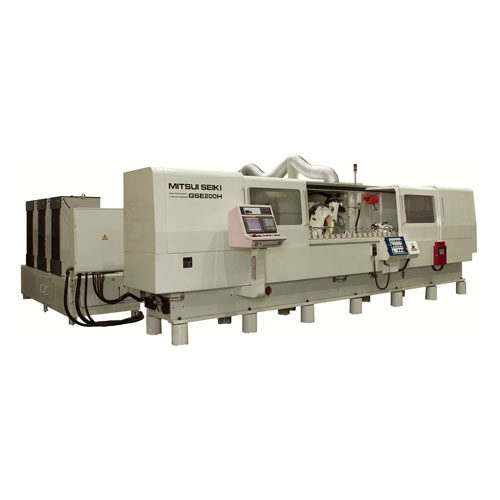

GSE200H

• インジェクションスクリュー、押し出し機用スクリューや大径・高負荷ボールねじなどの高能率加工に最適
  一般砥石を使用し、1パス当たりの切込み量が半径1～2mm（生材）、半径0.5～1mm（焼入れ材）、しかも研削送り最高速度2400mm/minの高速重研削が可能
• 2軸NCロータリードレッサー（オプション）で任意形状に砥石の成形が可能です。ディスクタイプ・ダイヤモンドのためダイヤモンドの磨耗がなく、溝形状の管理が容易で後工程の磨き工数が大幅に削減
  大容量タンク、大流量処理可能なセパレータ装置を標準で備え、重研削によって発生した切粉を確実に処理
  ベッド形状に工夫を凝らしたため機内には切粉の堆積がない

仕様

項目		単位	型番：GSE200H
能力・容量	テーブル上の振り	mm	φ480
	センター間距離	mm	2,250
	研削できるねじ長さ	mm	2,000
砥石軸	砥石サイズ	mm	φ510
	砥石最高使用周速度	m/min	3,600
	砥石軸モーター出力	kW	45
テーブルストローク		mm	2,440
ワーク主軸	貫通穴径	mm	φ76
	回転数	min-1	100
機械質量		kg	約15,000
