ねじ研削盤（雄ねじ研削盤）汎用タイプ

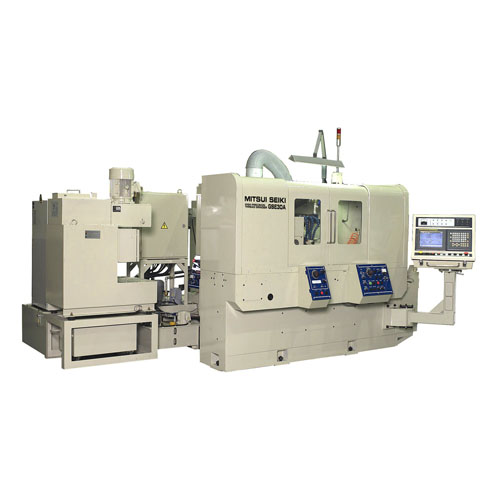

GSE30A

• 三角ねじ、台形ねじ、ボールねじ、ねじゲージ、ウォーム等あらゆるねじの高精度・高能率研削加工が可能
• ボールねじ加工用としての納入実績は世界一を誇る
• 加工物の諸元を対話形式で入力するだけで、ほとんどのねじの加工が可能（プログラミングは不要）
• 室温に同調されたクーラントを介して機械全体の温度をコントロールしているため、ゆるやかな室温の変化であれば追従ができ、高精度加工を安定的に実現できる
• テーブル送り用親ねじの軸心にはクーラント温度（室温）に同調された潤滑油を循環させ温度をコントロールしているため、長尺ねじでも高精度加工が可能
• 加工物のねじ溝形状に合った最適なドレッサーを用意

仕様

項目		単位	型番：GSE30A
能力・容量	テーブル上の振り	mm	φ270
	センター間距離	mm	450
	研削できるねじ長さ	mm	300
砥石軸	砥石サイズ	mm	φ355
	砥石最高使用周速度	m/min	2,700
	砥石軸モーター出力	kW	2.2
テーブルストローク		mm	360
ワーク主軸	貫通穴径	mm	φ35
	回転数	min-1	100
機械質量		kg	約4,500
