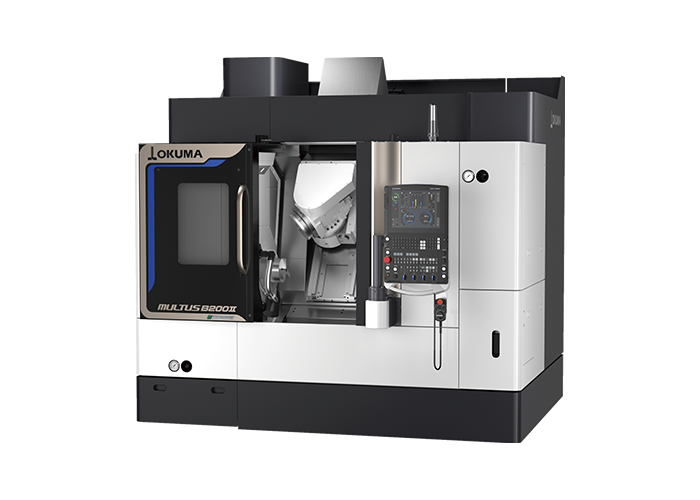

複合加工機 MULTUS BⅡseries MULTUS B200Ⅱ



複合加工がより身近に

NC旋盤とマシニングセンタで構成される
分割型生産ラインを複合加工機1台に集約

納期の短縮、工場スペースの有効利用だけでなく、セットアップ工数の削減、
最小人員での稼動など、工程管理、トータルコストの大幅削減が実現します。

高い加工能力と広い加工領域をコンパクトな機械に凝縮

広い加工領域

Y軸ストローク

MULTUS B200Ⅱ：160mm
MULTUS B250Ⅱ：200mm
MULTUS B300Ⅱ：160mm
MULTUS B400Ⅱ：230mm

• 高剛性ベッド/ガイド
  ・広い奥行のベッドで安定加工が可能
  ・X、Y、Z軸には剛性、耐摩耗性、振動減衰性の高いローラガイドを採用
  ローラガイドの剛性はボールガイドの2.6～3倍



• 高出力コンパクト刃物台
  ・PREXモータの採用により刃物台の小型化と高出力を実現
  ・回転工具主軸の前部軸受に高剛性のコロ軸受を採用
  （MULTUS B300Ⅱ/B400Ⅱの場合）

  モータ出力

  MULTUS B200Ⅱ/ MULTUS B250Ⅱ	12,000min-1：12kW
  	20,000min-1：9kW※
  MULTUS B300Ⅱ	6,000min-1：11kW
  	10,000min-1：16kW
  MULTUS B400Ⅱ	6,000min-1：14kW
  	10,000min-1：20kW

  ※HSK-A63のみ対応

あらゆるワークに対応する仕様展開

豊富な仕様展開

高精度ギヤ加工を複合加工機で実現
ギヤ加工パッケージ（特別仕様）

複雑なプログラム作成が必要だったギヤ加工が、ギヤパッケージを使えば工具種類、
歯車の諸元、加工条件を入力するだけのかんたんプログラミングで高精度に加工できます。
プログラム作成時間を手入力と比べて約1/10に削減でき、
さらに、従来は高価な専用機で加工していたギヤ加工を含む工程集約を実現します。

機械仕様

スペック			MULTUS B200Ⅱ	MULTUS B250Ⅱ	MULTUS B300Ⅱ	MULTUS B400Ⅱ
能力・容量	最大加工径	mm	ø600	ø600	ø630	ø710
	心間	mm	550、750	750	900	1,500、2,000
主軸	主軸回転速度	min-1	6,000	5,000	5,000	3,800
	主軸端形状		ø140フラット	A2-6	A2-6	A2-8
	主軸軸受内径		ø100	ø100	ø100	ø120
	最大トルク	N･m	160/109(20分/連続)	326/239（20分/連続）	326/239(20分/連続)	700/477(50%ED/連続)
刃物台	形式		H1 ATC	H1 ATC	H1 ATC	H1 ATC
	工具取付本数		L、M共用1本	L、M共用1本	L、M共用1本	L、M共用1本
回転工具主軸	回転速度	min-1	12,000	12,000	6,000	6,000
	最大トルク	N･m	40.1/26.3 （5分/連続）	40.1/26.3 （5分/連続）	65.7/44.8 (3分/連続)	85/59.6 (5分/連続)
早送り速度		m/min	X：40、Z：40、Y：26	X：40、Z：40、Y：26	X：40、Z：40、Y：26	X：40、Z：40、Y：26
		min-1	C：200、B：30	C：200、B：30	C：200、B：30	C：200、B：30
自動工具 交換装置	ツールシャンク 形式		HSK-A63	HSK-A63	HSK-A63	HSK-A63
	工具収納本数	本	20 (40、60)	20 (40、60)	20 (40、60)	20 (40、80)
	工具最大長さ	mm	200	200	300	400
電動機	メイン主軸	kW	11/7.5 （20分/連続）	15/11 （30分/連続）	15/11 （20分/連続）	22/15 （50%ED/連続）
	回転工具主軸	kW	12/8 （5分/連続）	12/8 （5分/連続）	11/7.5 （5分/連続）	14/10 （5分/連続）
機械の大きさ	機械の高さ	mm	2,582	2,582	2,587	3,000、3,137
	所要床面の 大きさ	mm	3,080×2,210、 3,620×2,210	3,620×2,210	4,035×2,257	5,750×2,693、 7,050×2,693
仕様			対向主軸	対向主軸	対向主軸	対向主軸
