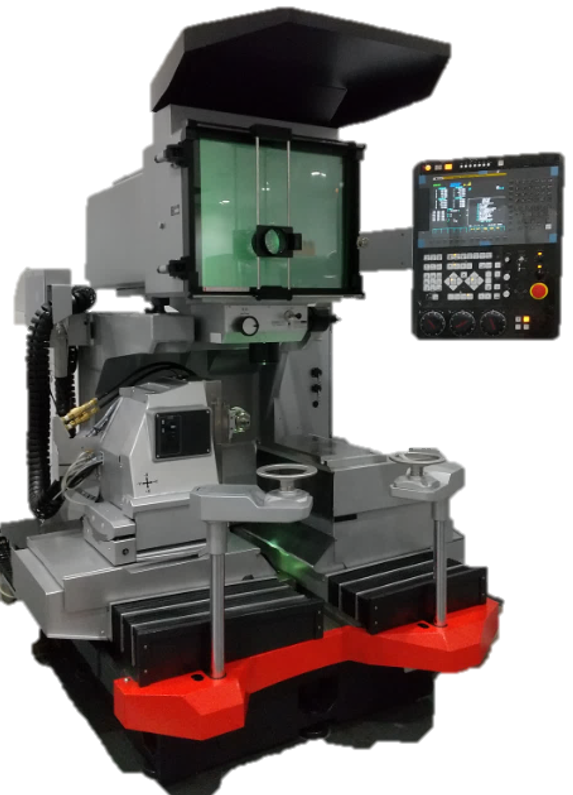

オプティカルプロファイル研削盤 GLS-150A

画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

アマダマシナリー 研削盤 プロファイル研削盤 オプティカルプロファイル研削盤 NEW

GLS-150A

オプティカルプロファイル研削盤

オペレータの負担軽減と環境に配慮し、
「使いやすさ」を追求した新型プロファイル研削盤！

---

特徴

---

■ 従来機能のスペックUP

リニアモータ昇降台標準装備

昇降位置の設定が手動調整→数値を入力するだけ。

・従来機（クランク駆動）

・GLS-150A（リニアモータ駆動）

前逃げ角電動標準装備

角度の設定がスケールで目視合わせ→数値を入力するだけ。
前逃げレス、コラム一体構造により剛性UP。
昇降の動きに対して3軸が連動して逃げ角を実現。



といし台NC旋回標準装備

旋回角度は±30°
1枚のといしで複雑形状の加工が可能。
広角のといしが使用でき。高剛性での加工も可能。

■ 使いやすさ・汎用性

コンパクト化

投影機の高さ100mm減少。
低背台による踏み台レスで作業性向上。
投影機までの接近性改善。

■ 低環境負荷対応

潤滑油のリサイクル

消費電力の削減

FANUCアンプをβアンプからαアンプへ変更。
→待機時36%、加工時20%削減

---

生産性（加工データ）

---

■ 実例１）金型パンチ加工



■ 実例２）ダイ加工



■ 実例３）チップインサート



■ 実例４）円筒パンチ
