シングルタレット機

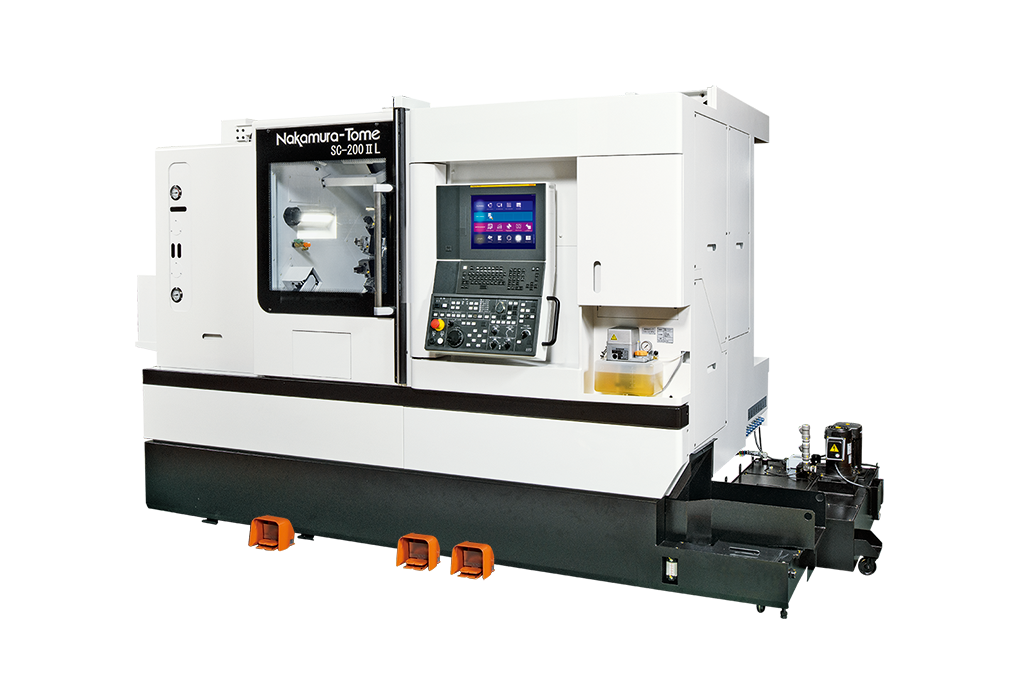

SC-200IIL

製品の特長

高い加工剛性・安定性を実現した8インチシングルタレットマシン

最大加工径φ390mm、ツール旋回径φ620mmと8インチクラス以上の加工エリアを確保 15/11kW(op. 18.5/15kW)主軸モータ搭載、回転速度4,500min-1 Y軸ストローク100mm (±50mm) 5.5/3.7kWミーリングモーター搭載、回転速度6,000min-1 角スライドを採用した高剛性スラントベッドで、高い加工剛性・安定性を実現
センター間距離は715mm(主軸端面間距離800mm)までアップ

より使いやすく、より効率的に

NCテールストック(MT-4/回転センター)仕様を標準搭載。より長尺ワークが加工しやすい機械に
ガントリーローダー「GR-203 High-Speed」選択可(op.)
作業者の負担を削る、ストレスのない機械構造を多数採用

製品の仕様

	Φ65mm	φ71mm(op.)	φ51mm(op.)
最大加工径	φ390mm
最大加工長さ	522.8mm
主軸端面間距離(op.)	800mm
センター間距離	max.715mm/min.245mm
棒材作業能力 (丸)	65mm	71mm	51mm
チャックサイズ	8″	10″	6″/ 8″
L主軸回転速度	4,500min-1	4,500min-1	–
L主軸電動機	15/11kW, 18.5/15kW(op.)		–
R側サブ主軸回転速度(op.)	–	–	5000min-1
R側サブ主軸電動機(op.)	–	–	15/11kW
ミーリング回転速度	6,000min-1
ミーリング電動機	5.5/3.7kW
フロアスペース	高さ：2,225mm(可動部最大高さ)/幅：3,787.5mm/奥行き：1,967mm
