ジグボーラー　ジグ中ぐり盤（大型タイプ）

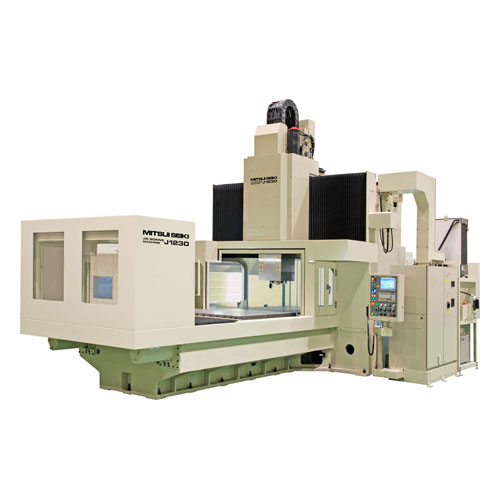

J1230

• X軸ストローク2m（J1220）、3m（J1230）の大型機にもかかわらず、ミクロン台の加工精度を実現した次世代大型ジグボーラー
• 徹底した有限要素法による解析により生み出された、荷重に対する変形が極めて少ない高剛性ベッド･テーブル･コラム構造
• 4面を拘束されたラムタイプ･ヘッドは高い真直度と剛性を実現
• また、ツイン･ドライブにより安定した送りを実現

仕様

項目		単位	型番：J1230
ストローク	X軸	mm	3,000
	Y軸	mm	1,250
	Z軸	mm	500
テーブル	パレット寸法	mm	3,000×1,250
	最大積載質量	kg	4,000
スピンドル	テーパー		ISO 7/24テーパーNo.50
	主軸回転数	min-1	10,000
ATC	工具貯蔵本数	本	60
機械質量		kg	約35,000
