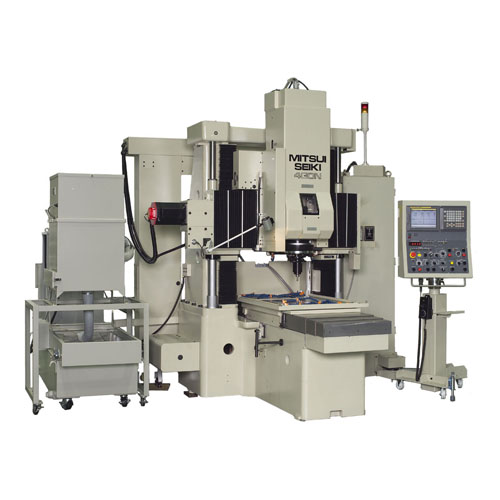

ジグ研削盤 J4GDN

メーカ情報: 三井精機工業
カテゴリ: ジグ研削盤

型番 価格情報
J4GDN ¥93,400,000-

※情報提供おまちしております。

画像及び文章引用:「三井精機工業株式会社」ウェブサイト

ジグ研削盤

J4GDN

  • X,Y軸V-F摺動面と主軸頭・横架上下はきさげにより極めて高い幾何学的精度を実現
  • Z軸はNC制御で、切削送りとしてのZ軸とチョッピングサイクルとしてのZ軸の2通りの制御が可能
  • Z軸チョッピングサイクルはボールねじ駆動により毎分200cycle(25mmストロークにて)という高速化を実現
    この速度でも下死点精度は2μm

仕様

spec
項目 単位 型番:J4GDN
ストローク X軸 mm 610
Y軸 mm 410
テーブル テーブル寸法 mm 790×600
最大積載質量 kg 750
クイル(Z軸) チョッピングストローク mm 135
チョッピングサイクル数
(25mmストロークにて)
サイクル/分 200
機械質量 kg 約4,300
