ジグ研削盤

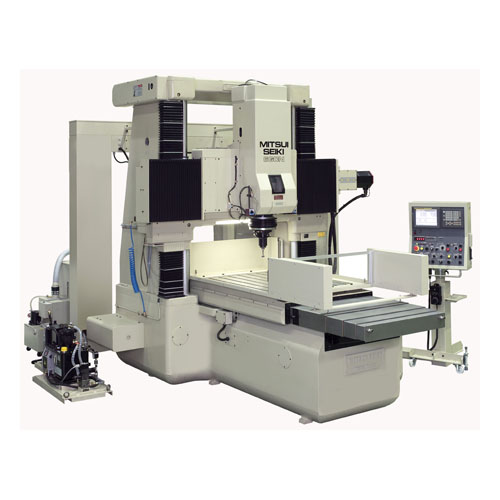

J6GCN

• X,Y軸V-F摺動面と主軸頭・横架上下はきさげにより極めて高い幾何学的精度を実現
• Z軸はNC制御で、切削送りとしてのZ軸とチョッピングサイクルとしてのZ軸の2通りの制御が可能
• Z軸チョッピングサイクルはボールねじ駆動により毎分200cycle（25mmストロークにて）という高速化を実現
  この速度でも下死点精度は2μm

仕様

項目		単位	型番：J6GCN
ストローク	X軸	mm	1,020
	Y軸	mm	760
テーブル	テーブル寸法	mm	1,280×960
	最大積載質量	kg	1,200
クイル（Z軸）	チョッピングストローク	mm	135
	チョッピングサイクル数 （25mmストロークにて）	サイクル/分	200
機械質量		kg	約9,000
