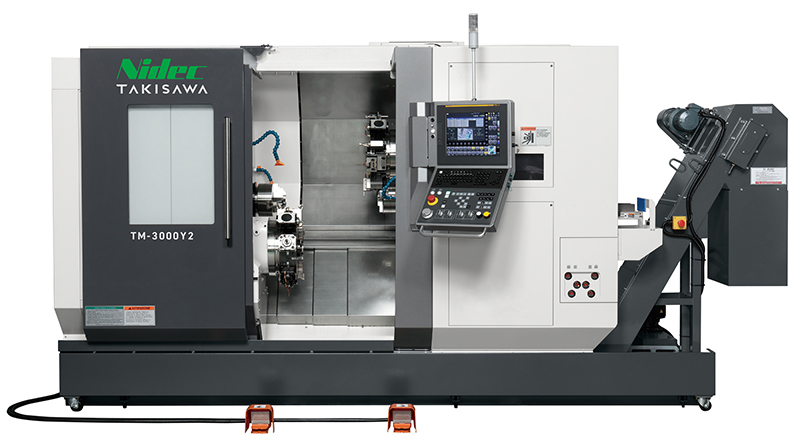

TM-3000Y2
タレット型・4軸複合CNC旋盤
棒材加工径φ65mm。バーワークに最適な上下Ｙ軸搭載・複合CNC旋盤。ワーク排出の機内自動化に対応し、フロアスペースを気にせず自動排出が可能。コンパクトで生産性の高い製品です。
主な機械仕様
TM-3000Y2 上刃物台Y軸（Y1軸） ● 下刃物台Y軸（Y2軸） ● 右主軸 ● チャックサイズ inch 8 刃物台仕様 12角タレット(T12) 最大加工径 mm φ215 最大加工長さ mm 620 棒材加工径 *1 mm φ65 左主軸回転速度 min-1 4500 右主軸回転速度 min-1 6000 回転工具回転速度 min-1 6000 早送り速度（上刃物台） m/min X1 : 20 / Y1 : 12 / Z1 : 40 早送り速度（下刃物台） m/min X2 : 20 / Y2 : 12 / Z2 : 40 左主軸用電動機（S3 25%/連続） kW 15/11 右主軸用電動機（S3 25%/連続） kW 11/7.5 回転工具用電動機（S3 25%/連続） kW 5.5/3.7 機械の高さ mm 2230 所要床面の大きさ mm 4254×2460 *2 機械質量 kg 8300 ●：標準 - ：設定なし
*1) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
*2) オイルパン、チップコンベア、操作盤を含む寸法です。特徴
- 高剛性45°スラントベッド
- 上下Y軸(Y1/Y2軸：+45～-45mm)
- 15/11kW 高トルクモータースピンドル採用
- 高出力5.5/3.7kw ミーリングモータ 搭載
ターンキー対応(オプション)
機内アンローダーや排出コンベアで自動化に対応します。
iHMI ヒューマン・マシン・インターフェース
作業の流れに沿った快適・簡単操作! !
加工現場の「計画」「加工」「改善」の各プロセスに必要な機能を搭載し、作業を一貫支援！
- ポカミス防止の機能で作業を支援
- i HMI 加工プログラム作成支援
- 旋盤用対話プログラミング（PANEL iH Pro）
- 機械衝突防止機能（PANEL iH Pro）
CGTech テクノロジー・パートナー・プログラムメンバーです。
タッチパネル操作盤
15inch（標準） 19inch（オプション）機械衝突防止機能
オリジナル対話ソフト Tiwap-1 対応（オプション）
『TiwaP-1』は、加工プログラムの作成・シミュレーション・加工までを完全サポート し、オペレーターの労力を軽減する対話プログラミングシステムです。
『入力』はGコードを覚えなくても対話形式でかんたんプログラミングできます。『確認』は3Dアニメ描画や工具軌跡描画で切削結果をシミュレーションできます。『運転』は加工主軸や工程種の並びを自動判別し、主軸制御やC軸原点復帰を最適に実行します。
