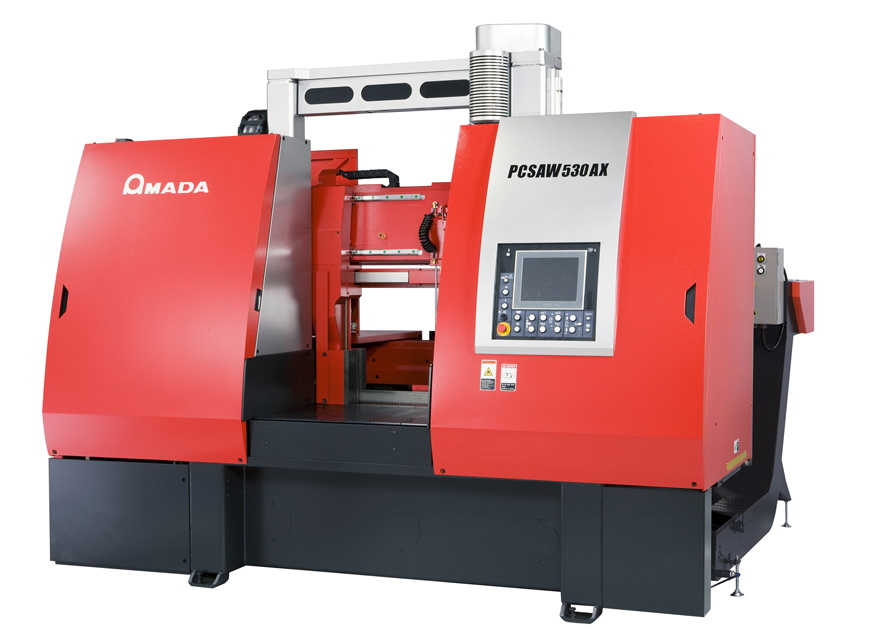

パルスカッティングバンドソー PCSAW-530AX

画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

パルスカッティングバンドソー

---

特長

■ 特長① AXCELA対応バンドソーマシン

• 高性能超硬ブレードAXCELAの能力を最大限に発揮できるバンドソーマシンです。基本スペックや操作性は、PCSAW-530と同等です。もちろん、AXCELAに相応する切削条件を搭載したCNCバンドソーマシンです。

■ 特長② 歯先保護

• 歯先と切断面の干渉を防ぐ材料逃がし機能を標準装備。切断完了後ブレード上昇時に、素材を送りバイスで後方に逃がします。この動作により、歯欠けを防止します。

■ 特長③ 高速切断を実現

• パルスカッティングによる切削抵抗低減効果と、ダブルコラムガイド採用の高剛性フレームにより高速切断を実現しました。

■ 特長④ サーボ切り込み制御

• 切り込みをサーボ制御にすることで、より精密に切削条件をコントロールすることが可能となりました。

■ 特長⑤ 高出力ブレードモーター

• 高切削率を求めるには、ブレードも力強く回らなければなりません。15kWの高出力ブレードモーターを採用して切断能力を高めました。

■ 特長⑥ バックゲージ機能

• ご好評のバックゲージ機能を搭載しました。送りバイスをバックゲージとして利用できて、端材からより短い製品を取り出すことが容易にできます。通常は製品長95mm、オプションのバックゲージ治具を使うと35mmまで可能です。

---

主な仕様

機種名		PCSAW-530AX
切断能力 （mm）	丸材（径）	φ30～530
	角材（幅×高さ）	30×30～530×530
ブレード寸法 （帯幅×帯厚×帯長）（mm）		67×1.6×7000
ブレード速度（m/min）		15～120
モーター出力（kW）	ブレード	15
	油圧	2.2
	切削油	0.25
	ワイヤブラシ	0.2
	ソーヘッド	0.5
	パルス	0.09
受電容量（kVA）		34
送りストローク（mm）		500
タンク容量（L）	油圧	28
	切削油	190
パスライン（mm）		800
許容積載質量（kg）		4600
マシン寸法 （幅×奥行き×高さ）（mm）		3240×2113×2603
マシン質量（kg）		5500

---

8つの新機能

① 高剛性フレーム

• 高い剛性を持つ2本のコラムで、ブレード駆動系（ハウジング）を支持しています。
  高速・高精度の安定切断を実現しています。

② パルスカッティング

• 切り込み方向のパルス効果により
  • 歯先の摩耗抑制効果
  • 切削抵抗の低減効果
  • 被削材への歯先食い付き効果
  • 切削油の冷却効果の向上
  • 切粉の分断

  などを実現します。

③ 3次元チップリムーバーシステム

• 3次元設計により、ねじれのあるブレードに対しワイヤブラシをしっかりと当てることができて、歯先に付着した切粉の除去を確実に行います。

④ 超ワイドチップコンベヤー

• 切粉の排出力をパワーアップしています。

⑤ バックゲージ機能

• 送りバイスをバックゲージとして利用できます。

⑥ 監視の目

• 切れ曲がり検出、切削油液面レベル検出、ホイールスリップ検出、材料尾端検出などを装備し、製品の精度維持、安定加工を行うために様々な監視をしています。

⑦ 作業性

• 素材、製品の運搬作業を快適に行えます。

⑧ メンテナンスの容易化

• カバーの分割、ユニットの集約など保守性を高めています。

---

主なオプション

• RTコンベヤー
• ローラーテーブル
• バイス減圧弁
• 多式バイス
• 信号灯
