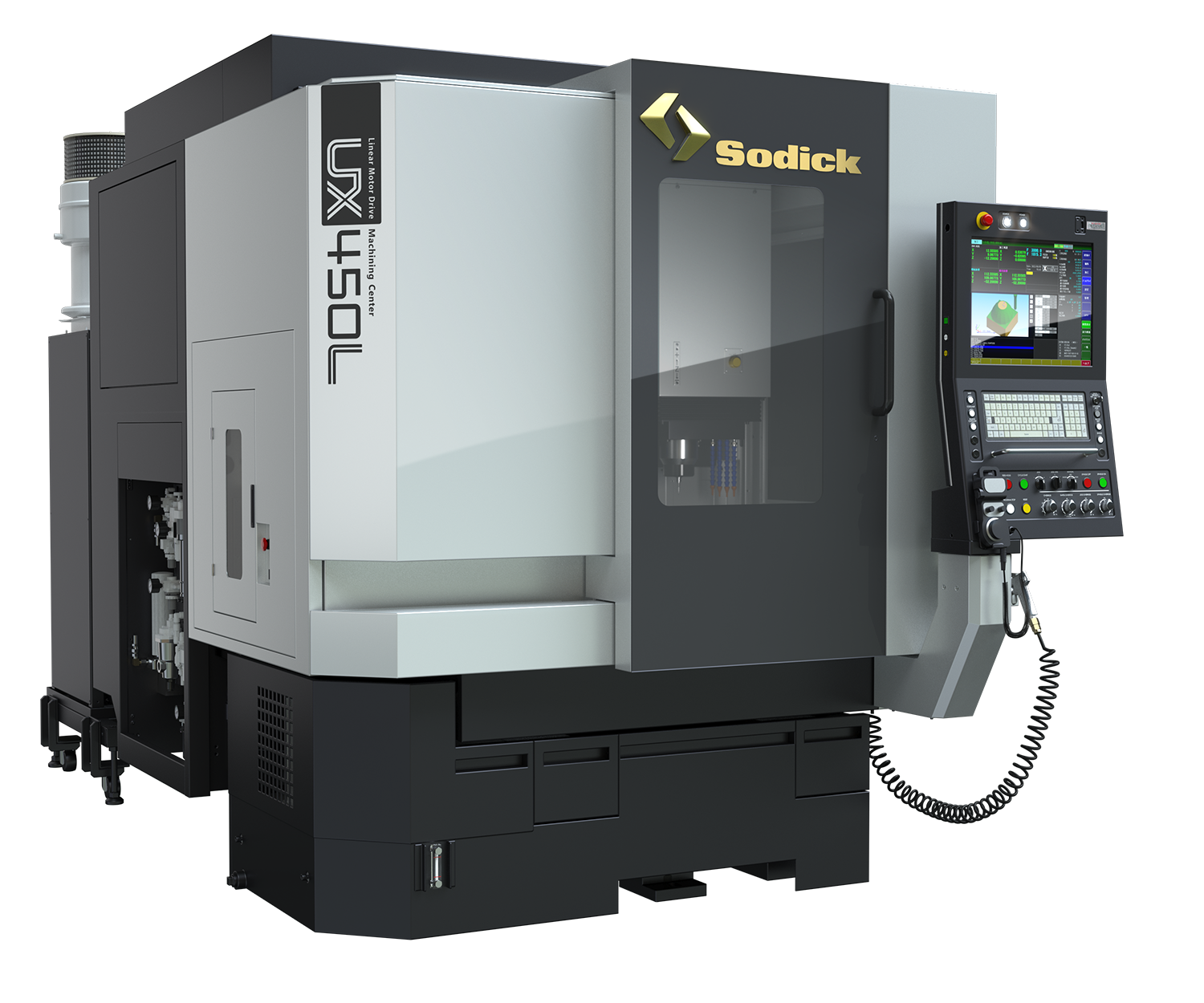

UX450L NEW

超軽量ヘッド、高剛性門型構造、超精密ガイドにより
リニアモータ駆動方式の優位性を最大限発揮

※ 掲載の写真は実際と多少異なる場合があります。

特長

高速化

自社開発のNC装置、リニアモータを搭載。主軸ヘッドの質量を8.3%軽量化し、リニアスケール配置の最適化と相まって軸応答特性が向上しました。またATC機構の改良により、工具交換時間が従来機UH430Lと比較し50%短縮、さらなる高速・高精度加工を実現します。

高精度化

主軸本体を覆う構造体に冷却液を流し、機械の姿勢変形を抑制しました。また、主軸の温度情報および回転速度情報のセンシングにより、熱変位を推定し、高精度に補正します。さらに、主軸オリエンテーション機能（オプション）を採用したことにより、振れ精度のバラツキを抑え、より高精度加工を実現します。

環境性向上

省エネ対応として、アイドリングストップ機能を搭載しました。一定時間停止中と判断した場合、自動で電源を遮断し、消費電力を削減します。またマシニングレコーダ機能により、加工中やエラー発生時の動画や画像を記録、CNC画面上に表示可能で、加工不具合やエラー発生時の原因調査の情報として活用できます。

動画

※音声が流れますので再生の際はご注意ください。

製品仕様

各軸ストローク X×Y×Z (mm)	450 x 350 x 200
最大加工物質量（kg）	100
主軸回転速度（min-1）	1500～60000 *1
機械本体質量（kg）	7000
総電気容量（kVA）	25
機械本体寸法 幅×奥行×高さ (mm)	1975 x 3386 x 2172 *2
