主軸台固定形CNC自動旋盤

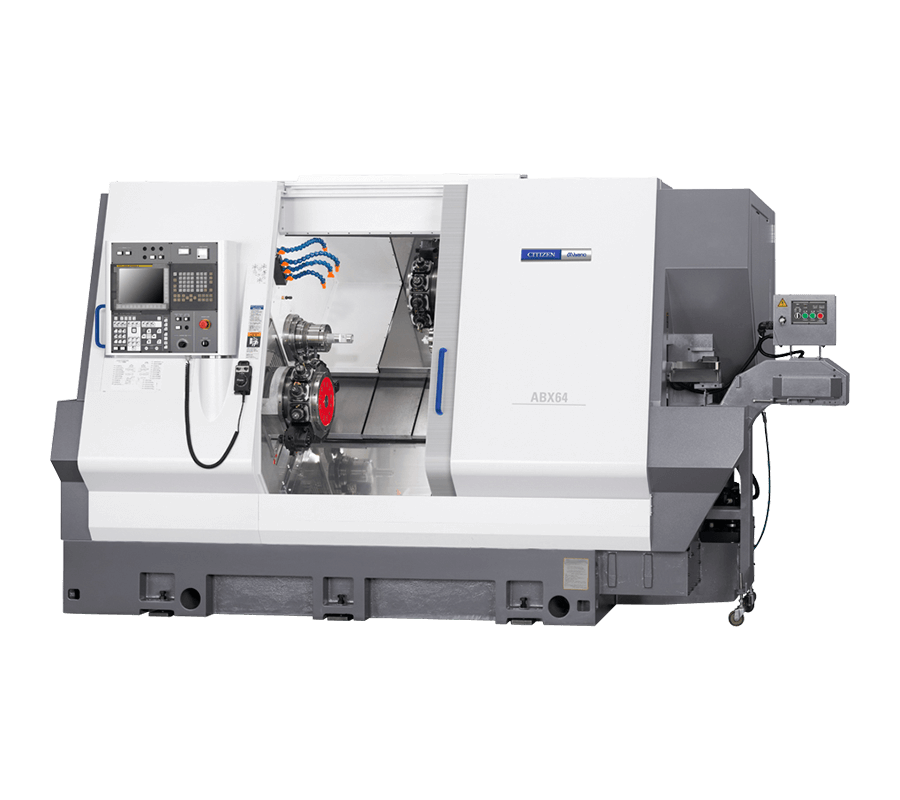

Miyano ABX51/64SYY

左右同時加工で切削時間短縮ハイスペックターニングセンター

Y軸機能を搭載した上下タレットにより、左右それぞれのスピンドルに対して同時加工が行えるため、複雑形状製品の表裏完品加工がより簡単に、短時間で行えます。また、重切削を可能にする40Nm回転工具ドライブの採用により、高剛性で安定したミーリング加工の提供が可能。

• 2基全てのタレットにY軸機能を装備。加工バランスの制約にとらわれない柔軟なツーリングが可能
• 高剛性。高トルク40Nm回転工具を最大24本搭載可能

製品仕様

製品一覧

型式			ABX-51SYY2	ABX-64SYY2
加工能力&チャックシステム	棒材最大加工径	SP1/SP2	ø51/ 51mm	ø64/ 51mm
	コレットチャック	SP1/SP2	静止型
	パワーチャック	SP1/SP2	6″/ 6″ 油圧
	主軸端面間距離		961 mm	987.5 mm
主軸	主軸端	SP1/SP2	A2-6 / A2-6	A2-8 / A2-6
	主軸モーター（30分定格/連続）	SP1	15/ 11 kW
		SP2	7.5/ 5.5 kW
	主軸回転速度範囲	SP1	50～5,000 min-1	40～4,000 min-1
		SP2	50～5,000 min-1
刃物台 （上部L/R刃物台 & 下部刃物台）	刃物台の形式		12角タレット
	角バイトのシャンク高さ		□20 mm
	穴工具シャンク部の直径		ø40 mm ø20 mm ø25 mm
	スライド移動量	X1, X2軸	190 mm
		Z1/ Z2軸	550 mm / 721 mm
		Y1, Y2軸	±40 mm
		Zs軸	756mm
	早送り	X1, X2軸	16 m/min
		Z1/ Z2軸	30/20 m/min
		Y1, Y2軸	12 m/min
		Zs軸	30 m/min
回転工具（オプション）	回転工具最大取付数		24
	回転工具回転速度		60～6,000 min-1
	回転工具用モーター		ACサーボ 4.5 kW
機械の大きさ	機械の高さ		2,222 mm
	所要床面積		3,290×2,204 mm
	質量		10,750 kg	10,900 kg
