主軸台固定形CNC自動旋盤

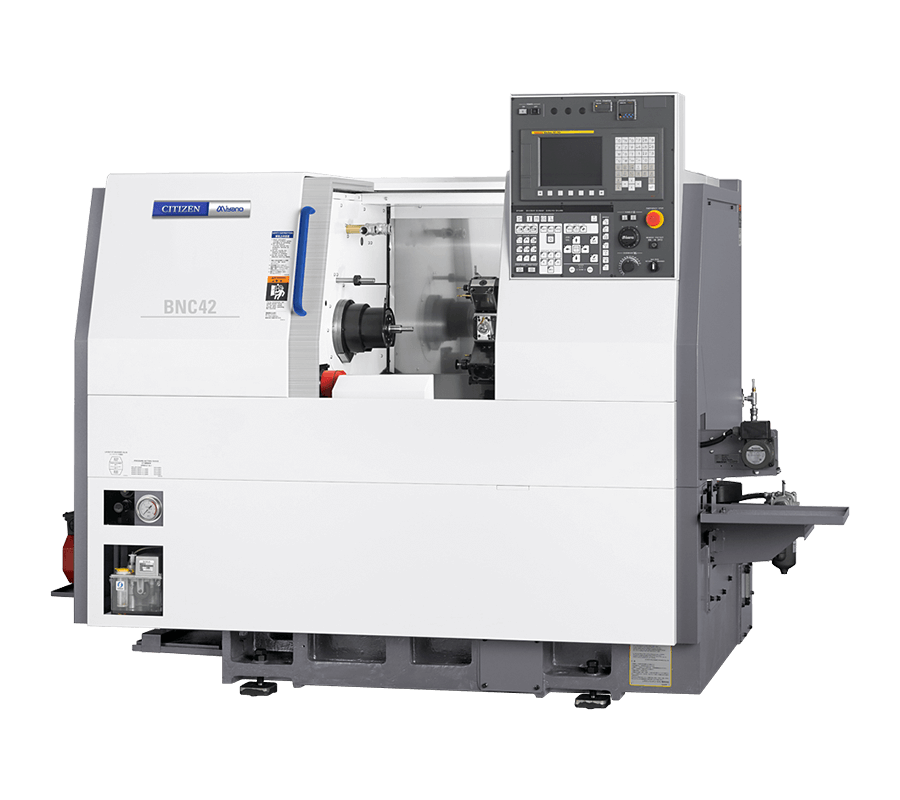

Miyano BNC42

Miyano伝統の名機BNCが“新・バー＆チャッカー”機として復活

省スペース・コンパクト設計はそのままに、基本性能の向上と使いやすさを追求。定評のある定盤構造の高剛性ベッドに、剛性と減衰性に優れ強力切削を実現するすべりスライドを全軸に採用しました。

• ミヤノ独自の制御技術により非切削時間を13％短縮（当社従来比）
• オプションのテールストックによりシャフト加工に対応します

製品仕様

製品一覧

型式			BNC-42C7
加工能力&チャックシステム	棒材最大加工径	SP1	ø42mm
	最大加工長さ		*175mm
	パワーチャック	SP1	5″、6″中空チャック
	コレットチャック形式	SP1	ハーデンジS20、DIN173E、B&S＃22D、JPN34
主軸	主軸端	SP1	特殊フラット
	主軸モーター（15分定格/連続）	SP1	7.5/5.5kW
	主軸回転速度範囲	SP1	60～6,000 min-1
刃物台	刃物台の形式		8角タレット
	角バイトのシャンク高さ		□20mm
	穴工具シャンク部の直径		ø25mm、ø32mm
	スライド移動量	X軸	135mm
		Z軸	235mm
	割出 & クランプ形式		ACサーボモーター & カービックカップリング
	割り出し時間		0.2Sec./1St.
回転工具（オプション）	回転工具最大取付数		8
	工具主軸回転速度範囲		50～5,000 min-1
	回転工具モーター		2.8 /1.0kW
機械の大きさ	所要床面積の大きさ		2,272×1,270mm
	機械の高さ		1,686mm
	質量		2,400kg

＊

チャックにより制限があります。
JPN34、B&S#22D、5″パワーチャック・・・175mm、DIN173E･･･160mm、H-S20･･･150mm
