製品情報

主軸台固定形CNC自動旋盤

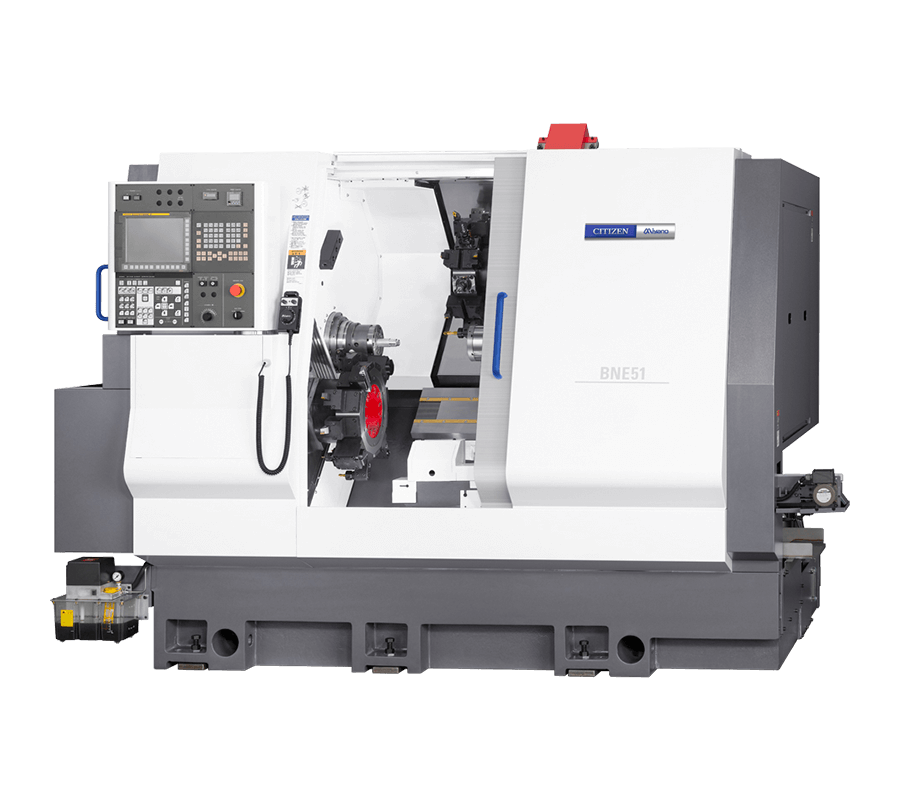

Miyano BNE42/51

高剛性・高精度で評価の高いBNEシリーズ

高剛性・高精度が特徴のBNEシリーズ。Sタイプは左右同時複合加工により高い生産性を発揮、SYタイプは上部タレットのY軸により高度複合加工を実現します。

• 2スピンドル 2タレットからなる機械構成は完品加工を可能とし、工程集約・加工時間短縮を実現
• 上下タレットによるバランスカットや重複切削に加え、回転工具による差速切削で時間短縮

製品仕様

製品一覧

型式			BNE-42S6	BNE-51S6	BNE-42SY6	BNE-51SY6
パワーチャック	SP1/SP2		5″/5″ 油圧	6″/5″ 油圧	5″/5″ 油圧	6″/5″ 油圧
棒材最大加工径	SP1		ø42 mm	ø51 mm	ø42 mm	ø51 mm
	SP2		ø42 mm
標準加工長さ			626 mm	635 mm	626 mm	635 mm
刃物台の形式	HD1		12角タレット
	HD2		12角タレット
スライド移動量	HD1	X1軸	175 mm
		Z1軸	380 mm
		Y 軸	–		±40 mm
	HD2	X2軸	145 mm
		Z2軸	175 mm
R 主軸移動量			450 mm
角バイトのシャンク高さ			□20 mm
穴工具シャンク直径			ø25 mm
回転工具最大取付数			12+12
主軸回転速度	SP1		6,000 min-1	5,000 min-1	6,000 min-1	5,000 min-1
	SP2		5,000 min-1
主軸モーター	SP1		15/11kW
	SP2		5.5/3.7kW
機械の高さ			1,925 mm
所要床面積			2,690×2,160mm
質量			7,600 kg	7,800 kg	7,600 kg	7,800 kg
