主軸台固定形CNC自動旋盤

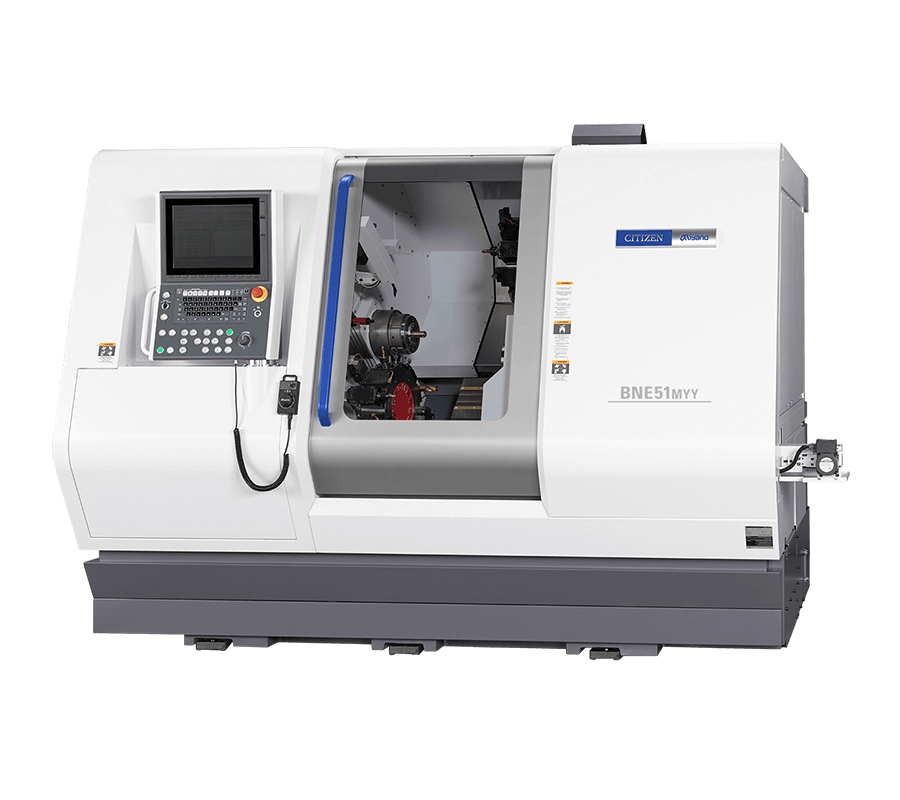

Miyano BNE51/65MYY

加工バランスの制約にとらわれない最適な工程配分を実現

Y軸を搭載した2基の12ステーションタレットと2基のスピンドルの組み合わせにより、重畳加工や左右同時加工などの高能率加工により、サイクルタイム短縮に貢献します。

• 切りくず掃けの良い一体鋳造の重量級スラントベッドと、高剛性スベリスライドを組み合わせた基本構造で重切削を支えます
• 新HMI（ヒューマンマシンインターフェイス）操作板と、最新のNC装置の採用により、作業性が一段と向上しています

製品仕様

製品一覧

型式			BNE-51MYY	BNE-65MYY
主軸端面間距離			694mm	740.5mm
最大加工径			ø51mm	ø65mm
主軸の数			2
主軸回転速度			5,000min-1
コレットチャック形式			ハーデンジS22、DIN177E、HAINBUSH 51
パワーチャック形式			6”3方爪、6”2方爪
刃物台の数			2
刃物台の形式			12角タレット
使用バイト寸法			□20mm
刃物取付穴寸法			ø25mm
回転工具取付本数			Max.24
回転工具の回転速度			6,000min-1
早送り速度	X1, Z1, X3, Z3軸		20m/min
	X2, Z2軸		18m/min
	Y1, Y2軸		12m/min
主軸用モーター	SP1		18.5/15kW（30min/cont.）
	SP2		11/7.5kW（15min/cont.）
回転工具用モーター			4.0kW
定格消費電力			47kVA
機械の高さ			2,070mm
所要床面積			W2,860×D2,190mm
質量			8,080kg	8,130kg
