主軸台固定形CNC自動旋盤

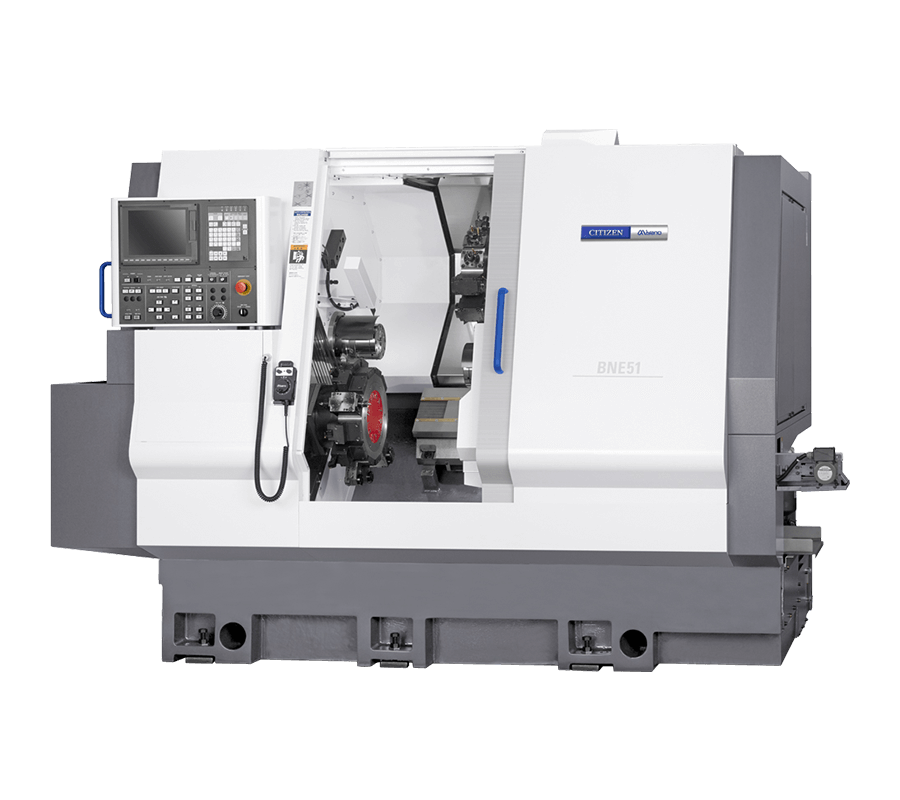

Miyano BNE51MSY

サイクルタイムの短縮と充実した加工バリエーションを提供

高剛性・高精度で定評のあるBNEシリーズをベースとし、「両端面同時穴加工」や「重畳制御を用いた3工具同時加工」を実現することで、サイクルタイムの短縮と充実した加工バリエーションを提供します。

• 同時加工性能向上で部品加工時間を短縮
• 重畳制御を用いて3工具同時加工を実現
• 12角タレットを2基搭載し充実した加工バリエーションに柔軟に対応

製品仕様

製品一覧

型式			BNE-51MSY
棒材最大加工径	SP1		ø51mm
	SP2		ø51mm
主軸端面間距離			644mm
刃物台の形式	HD1		12角タレット
	HD2		12角タレット
スライド移動量	HD1	X1軸	195mm
		Z1軸	380mm
		Y1軸	80（±40）mm
	HD2	X2軸	195mm
		Z2軸	175mm
	SP2	X3軸	155mm
		Z3軸	450mm
角バイトのシャンク高さ			□20mm
穴工具シャンク直径			ø25mm
回転工具最大取付数	HD1		12本
	HD2		12本
主軸回転速度	SP1&SP2		5,000min-1
主軸モーター	SP1		15/11kW
	SP2		7.5/5.5kW
回転工具用モーター			2.2kw　20Nm　4.0kw　25Nm（OP.）
機械の高さ			2,050mm
所要床面積			2,725×2,159mm
質量			8,000kg
