主軸台固定形CNC自動旋盤

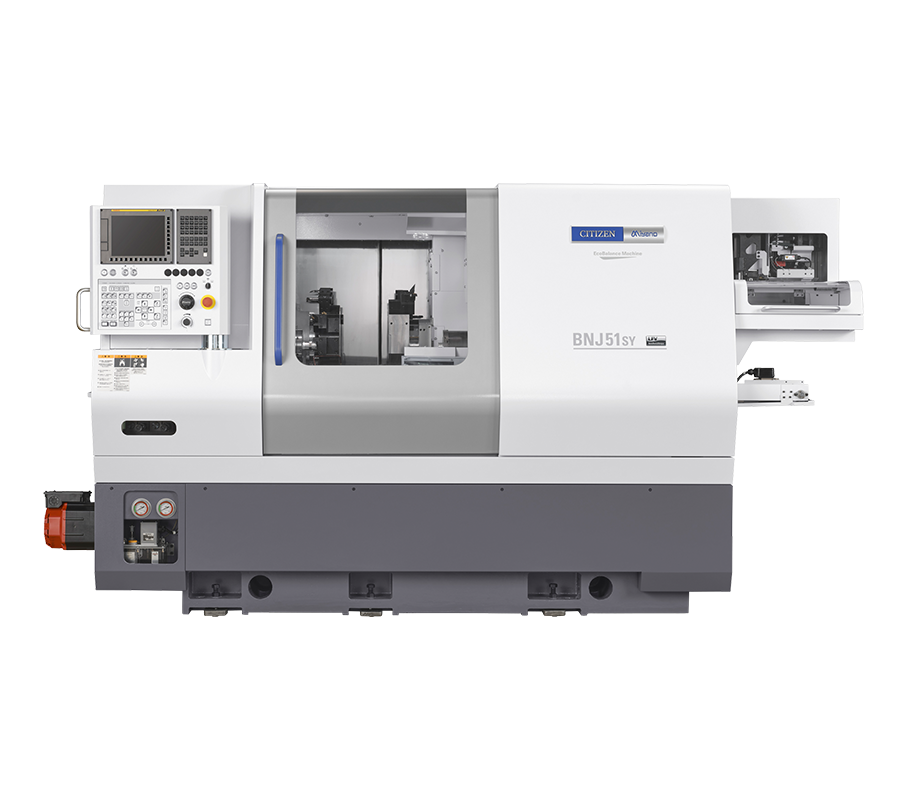

Miyano BNJ51SY（第7世代）



持続可能な社会に貢献する
EcoBlance Machine認定モデル

アイドリングストップ機能、エアブロー断続吐出機能、Eco IIによるCO²排出量の見える化など、エネルギーの使用を最小におさえる環境に配慮した機能を搭載しました。

• LFV（低周波振動切削）技術により、切りくずに関するさまざまな課題を解決し生産性が向上
• 2スピンドル2タレットの高機能機ながらコンパクトなフロアスペースを実現

製品仕様

製品一覧

型式			BNJ-51SY7
加工能力	主軸端面間距離		825 mm
	標準ワーク回収長さ		120 mm
	標準加工径	SP1	51 mm
		SP2	51 mm
主軸	最高回転速度	SP1	5,000 min-1
		SP2	5,000 min-1
	コレットチャック形式	SP1	H-S22、DIN177E、Hainbuch 51
		SP2	H-S22、H-S20、DIN173E
	パワーチャック形式	SP1/SP2	6″/5″中空チャック
刃物台	刃物台の形式	TR1	12st.
		TR2	8st.
回転工具	回転工具取付本数	TR1	MAX.12
		TR2	MAX.8
	回転速度	TR1	6,000 min-1
		TR2	6,000 min-1
	最大穴あけ径	TR1	MAX ø13mm
		TR2	MAX ø13mm
	最大ねじ立径	TR1	MAX M12×1.75(S45C)
		TR2	MAX M12×1.75(S45C)
移動量	タレットスライド移動量	X1軸	168mm
		Z1軸	250mm
		Y軸	±40mm
	スピンドルスライド移動量	X2軸	88mm
		Z2軸	650mm
電動機	主軸用モーター	SP1 Cs	15/11kw (15 min/cont.)
		SP2 Cs	7.5/5.5kw (15 min/cont.)
機械の大きさ	機械の高さ		1,775mm
	機械本体寸法		2,881×1,578mm
	機械重量		5,550kg
