製品情報

主軸台移動形CNC自動旋盤

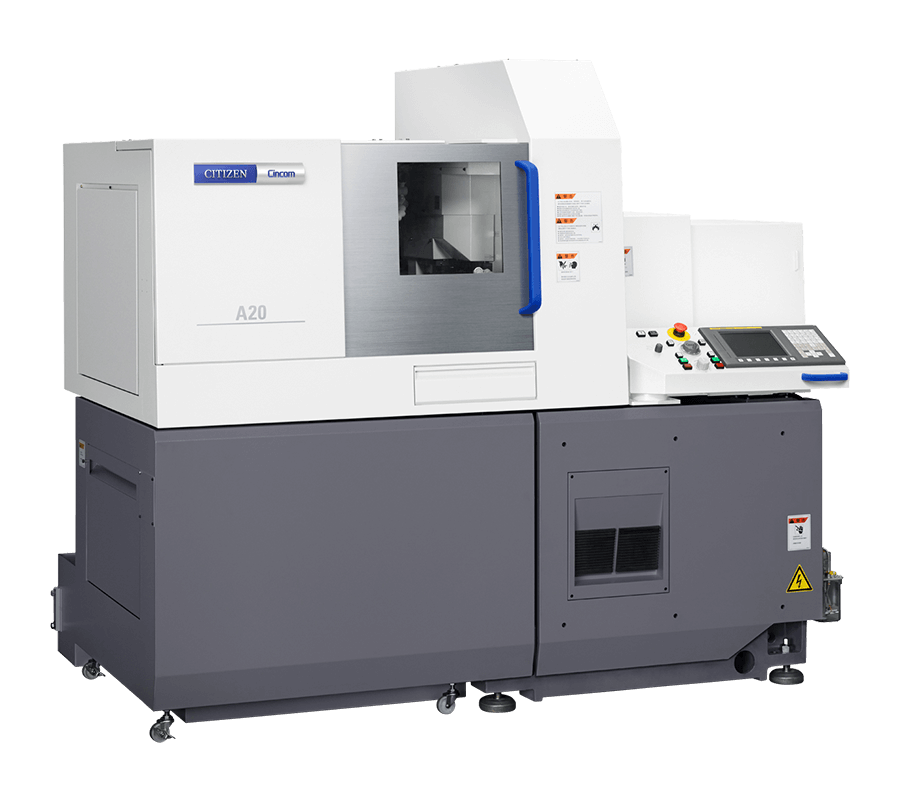

Cincom A20

機能性とコストをさらに追究した
進化する5軸加工機

優れたコストパフォーマンスをさらに進化させながら、機能性をさらに向上。ガイドブッシュ式／ガイドブッシュレス式の切り替え仕様にも対応しています。

• ø20加工機として究極の低価格を実現
• 加工に必要な各種装置、機能を標準装備、充実した構成
• シチズン独自の制御方式でサイクルタイムの短縮を実現

製品仕様

製品一覧

型式		A20VII
最大加工径		ø20mm
最大加工長	ガイドブッシュ機	200mm
	ガイドブッシュレス機	2.5D(最大55mm)
正面最大穴あけ径		ø10mm
正面最大ネジ立径（タップ・ダイス）		M8
主軸回転数		Max.10,000min-1
回転工具最大穴あけ径		ø7mm
回転工具最大ネジ立径		M6
回転工具回転数		Max.6,000min-1(定格4,800min-1)
背面主軸最大チャック径		ø20mm
背面主軸最大ワーク出量		50mm
背面加工最大穴あけ径		ø8mm
背面主軸最大ネジ立径		M6
背面主軸回転数		Max.8,000min-1
ツール取付数		21本
ツールサイズ	バイト	□12mm（□13mm、□16mm）
早送り速度	X1軸	18m/min
	X2軸	32m/min
	Y軸	32m/min
	Z1軸	32m/min
	Z2軸	32m/min
電動機	主軸ドライブ用	2.2/3.7kW
	工具主軸ドライブ	0.75kW
	背面主軸ドライブ用	1.1/1.5kW
	切削油用	0.4kW
定格消費電力		7.1kVA
負荷運転平均電力		4.1kVA
センター高さ		1,050mm
重量		2,200kg
