主軸台移動形CNC自動旋盤

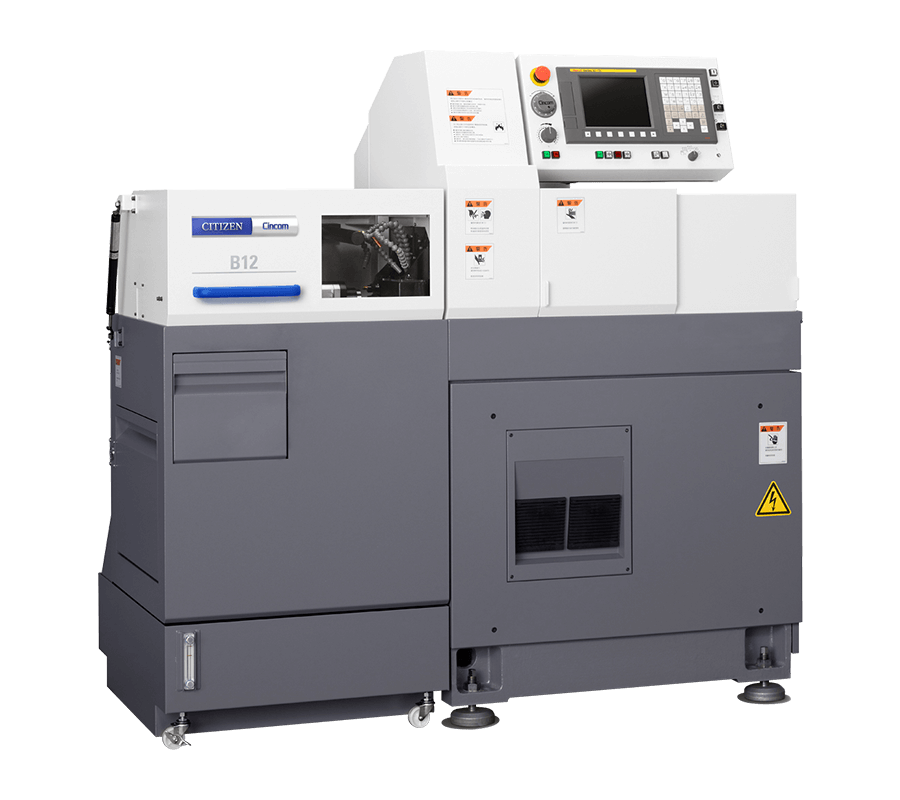

Cincom B12/16E

世界中でロングセラーを続けるBシリーズがさらに進化

発売以来、世界的なロングセラーマシンとなっているBシリーズがリニューアル。自動旋盤のスタンダードといえる完成度を受け継ぎながら大幅に低価格化しました。

• ø16mmモデルを新たにラインナップ。対象加工ワークの幅を広げました
• 熱変位補償ツールレイアウトを継承。高精度を維持した連続加工が可能
• 穴あけ用固定サイクルや図面寸法直接入力、ユーザーマクロなど豊富なNC機能を標準搭載

製品仕様

製品一覧

型式		B12E II	B12E V	B12E VI	B16E II	B16E V	B16E VI
最大加工径		ø12mm			ø16mm
最大加工長		135mm／チャック（R.G.B.使用時 60mm／チャック）
正面最大穴あけ径		ø6mm
正面最大ネジ立径(タップ・ダイス)		M6
正面貫通穴径		ø20mm
主軸回転数		12,000min-1（R.G.B.8,000min-1）			10,000min-1（R.G.B.8,000min-1）
回転工具最大穴あけ径		ø5mm	－	ø5mm	ø5mm	－	ø5mm
回転工具最大ネジ立径		M4	－	M4	M4	－	M4
回転工具回転数		4,500 min-1	－	4,500 min-1	4,500 min-1	－	4,500 min-1
背面主軸最大チャック径		－	ø12mm		－	ø16mm
背面主軸最大ワーク出量		－	30mm		－	30mm
背面加工最大穴あけ径		－	ø5mm		－	ø5mm
背面主軸最大ネジ立径		－	M3		－	M3
背面主軸回転数		－	6,000min-1		－	6,000min-1
ツール取付数		12	13	16	12	13	16
ツールサイズ	バイト	□10×120mm または 60mm
	スリーブ	ø19.05mm（オプション：ø20mm）
早送り速度	X・Y軸	21m/min
	Z軸	15m/min
	A2軸	－	15m/min		－	15m/min
電動機	主軸ドライブ用	2.2/3.7kW
	工具主軸ドライブ	0.5kW	－	0.5kW	0.5kW	－	0.5kW
	背面主軸ドライブ用	－	1.0kW		－	1.0kW
	切削油用	0.18kW
定格消費電力		3.3kVA	5.2kVA		3.3kVA	5.2kVA
負荷運転平均電力		2.5kVA	4kVA		2.5kVA	4kVA
センター高さ		1,000mm
質量		1,100kg	1,150kg		1,100kg	1,150kg
