主軸台移動形CNC自動旋盤

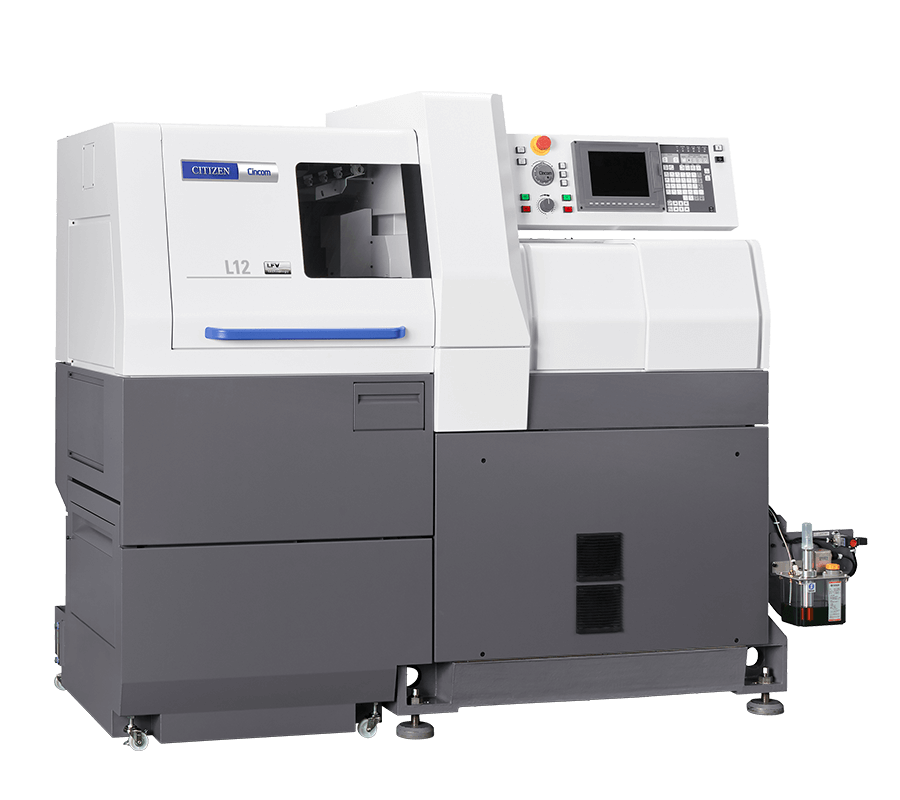

Cincom L12X

Y2軸を追加して、さらなる高機能化を実現するX型登場

背面主軸にY2軸を搭載することにより、背面加工を強化。工程配分の自由度を向上させるとともに、ツール最大搭載本数を最大38本としました。

• 斜め穴加工が可能な「角度調整式端面スピンドル」をはじめとした多彩なツーリングレイアウトにより、さまざまな加工に対応
• 背面主軸の駆動方式にビルトインモータを採用し、最高回転数12,000 min^-1 を実現。加減速時間を短縮し、生産性を向上
• 切りくずを分断する独自の技術「LFV」のモード1、モード2、モード3 に対応

製品仕様

製品一覧

型式		L12X
最大加工径（D）		ø12mm
最大加工長（L）	GB機	135mm/1チャック
	GBL機	30mm
正面最大穴あけ径		ø8mm
正面最大ネジ立径		M6
主軸貫通穴径		ø20mm
主軸回転数	GB機	Max.15,000min-1
	GBL機	Max.12,000min-1
背面主軸最大チャック径		ø12mm
製品最大取出長		80mm
背面主軸最大ワーク出量		30mm
背面加工最大穴あけ径		ø8mm
背面加工最大ネジ立径		M6
背面主軸回転数		Max.12,000min-1
くし刃回転工具	最大穴あけ径	ø5mm
	最大ネジ立径	M4
	主軸回転数	Max.10,000min-1
背面回転工具	最大穴あけ径	ø5mm
	最大ネジ立径	M4
	主軸回転数	Max.9,000min-1
ツール取付本数	最大	38本
	くし刃旋削ツール	7
	くし刃回転ツール	6～17
	正面穴あけツール	標準2本、最大11本
	背面穴あけツール	8（17）
ツールサイズ	旋削ツール	□10mm、□12mm（OP）
	スリーブ	ø19.05mm
早送り速度	全軸	35m/min
電動機	正面主軸ドライブ用	2.2/3.7kW
	くし刃回転工具ドライブ用	0.75kW
	背面主軸ドライブ用	0.75/1.5kW
	背面刃物台回転工具ドライブ用	0.5kW
定格消費電力		6.6kVA
負荷運転平均電力		3.6kVA
全負荷電流		22A
メインブレーカー容量質量		40A
空圧装置	所要圧力	0.5MPa
	所要流量	55NL/min（定常）
機械本体寸法		W1,840 × D970 × H1,710mm
質量		2,200kg
