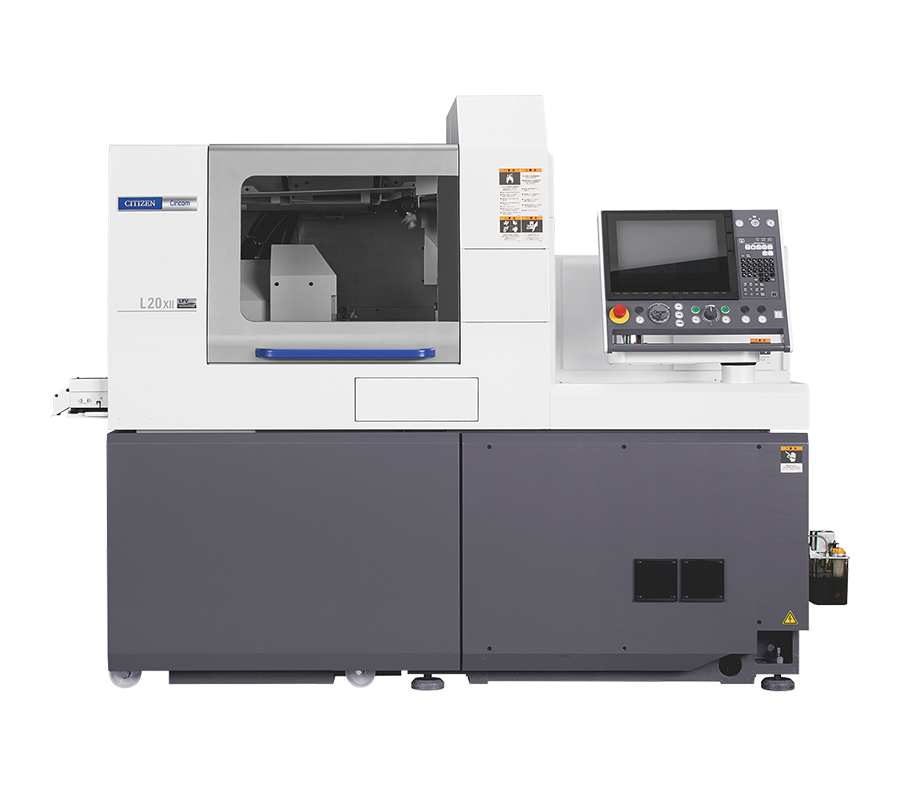

Cincom L20

Cincom L20がフルモデルチェンジ基本性能と操作性が大幅に向上

Cincom L20が第3世代へ進化し、コストパフォーマンスに優れたVIII型から同時5軸制御を可能にしたXIIB5まで5モデルをラインナップ

• LFV技術が正面・背面加工ともに使用可能になり、
  ダウンタイム軽減に貢献
• 背面主軸の高出力化により加減速度が向上したことでサイクルタイムを短縮
• くし刃旋削ツール最大取付本数を6本とすることで、
  ツール不足を解消
• XIIB5は同時5軸制御に対応し、CAMと連携することで複雑形状加工が可能
• 環境保護への取り組みとしてエアーの最適制御による消費量削減や環境情報の可視化など、CO₂削減への取り組みを支えます

製品仕様

製品一覧

型式		L20VIII	L20IX	L20X	L20XII	L20XIIB5
最大加工径		φ20 mm、φ25 mm ［1″］OP
最大加工長	GB機 ø20mm 仕様	200mm/1チャック
	GB機 ø25mm 仕様	188mm/1チャック
	GBL機	最大50 mm/ 1チャック (GBL)
正面最大穴あけ径		ø10mm
正面最大ねじ立径		M8（切削タップ）
主軸貫通穴径		ø26.4mm
主軸回転数		Max10,000min-1
背面主軸最大チャック径		φ20 mm、φ25 mm ［1″］OP
製品最大取出長		130mm
背面主軸最大ワーク出量		40 mm
背面加工最大穴あけ径		ø8mm
背面加工最大ねじ立径		M8（切削タップ）
背面主軸回転数		Max.10,000min-1
くし刃回転工具	最大穴あけ径	ø8mm
	最大ねじ立径	M6（切削タップ）
	主軸回転数	Max.6,000min-1（定格4,500 min-1）
		S3 モーターパワーアップ仕様時 Max.9,000min-1（定格9,000 min-1）
対向刃物台回転工具		Max.6,000min-1（定格4,500 min-1）
	最大穴あけ径	－		ø5mm
	最大ねじ立径	－		M4（切削タップ）
	主軸回転数	－		Max.7,500min-1（定格6,000 min-1）
背面回転工具※1	最大穴あけ径	OP		ø5mm
	最大ねじ立径	OP		M4（切削タップ）
	主軸回転数	OP		Max.7,500min-1（定格6,000 min-1）
ツール取付本数	最大	38	34	45	41
	くし刃旋削ツール	6
	くし刃回転ツール	25	21	25	21
	正面穴あけツール	3		6
	背面穴あけツール	4		8
ツールサイズ	旋削ツール	□12mm（□13mm、□16mm）
	スリーブ	φ25mm（GDS107、210）、φ 19.05 mm
チャック・ブッシュ	正面主軸コレットチャック	FC034-M、FC071-M（φ25 mm ［1″］）
	背面主軸コレットチャック	FC034-M-K、FC071-M-K（φ25 mm ［1″］）
	回転工具コレットチャック	ER11、ER16
	ドリルスリーブ用チャック	ER11、ER16
	ガイドブッシュ	WFG206-M、DFG206-M、FG521-M（φ25 mm ［1″］）
早送り速度	X1, Y1, Z1, X2, Z2 軸	32m/min
	Y2軸	－		8m/min
電動機	正面主軸ドライブ用	2.2/ 3.7/ 5.5 kW（連続/15 分/10%ED 定格）
	背面主軸ドライブ用	1.5/2.2/3.7kW（連続/40%ED/10%ED定格）
	くし刃回転工具ドライブ用	1.0kW（S３モーターパワーアップ使用時　2.2ｋW）
	正面回転工具ドライブ用	0.75 kW
	背面回転工具ドライブ用	0.75 kW
切削油用		0.4 kW
定格消費電力※2		8.3kVA
負荷運転平均電力※3		4.5kVA
全負荷電流		37A（S3モータパワーアップ仕様時: 41A）
メインブレーカー容量		60 A
電源電圧		AC 200V ± 10%
空圧装置	所要圧力	0.5 MPa
	所要流量	52/ 55/ 177 L / min （ 電源ON/定常 /エアブロー）
機械本体寸法		W2,222 × D1,265 × H1,835mm
センター高さ		1,050 mm
質量		2,630 kg		2,680 kg

※1.

背面刃物台回転工具はオプションです。

※2.

定格消費電力とは、機械を最大限に使用した時の電力です。

※3.

負荷運転平均電力とは、機械を使用した時の一般的な電力です。切削条件等により電力は変わります。
