主軸台移動形CNC自動旋盤

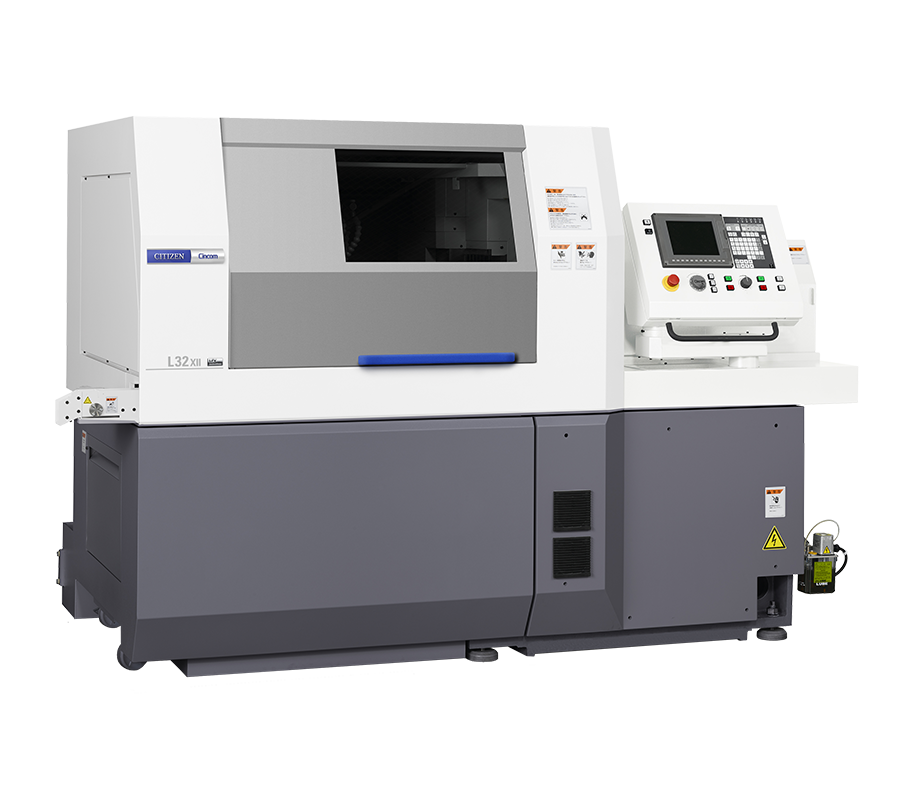

Cincom L32

最新のモジュラーデザイン採用でニーズに最適な自動旋盤を提供

ベストセラー機、L32がモジュラーデザインを採用し4モデルでラインナップ。加工ニーズに合わせて機能を選択し、自由に組み合わせることが可能に。

• オプションでATC（自動工具交換）装置を搭載したB軸ツーリングを、くし刃刃物台に搭載。医療部品をはじめとする複雑部品の加工はもちろん、豊富なツールバリエーションで幅広い加工に対応　　（ L32XII ATC）。
• 単純加工から複雑加工まで柔軟に対応
• ガイドブッシュ式とガイドブッシュレス式の切替が簡単な手順で可能。ランニングコストを低減

製品仕様

製品一覧

型式		L32 VIII	L32 IX	L32 X	L32 XII
最大加工径		ø32mm
最大加工長	GB軸	320mm/チャック
	GBL軸	ワーク径x2.5/チャック
主軸最大穴あけ径		ø12mm
主軸最大ねじ立径(タップ・ダイス)		M12（切削タップ）
主軸貫通穴径		ø39mm
主軸回転数		Max.8,000min-1
背面主軸最大チャック径		ø32mm
背面加工最大穴あけ径		ø10mm
背面主軸最大ねじ立径		M10（切削タップ）
背面主軸回転数		Max.8,000min-1
くし刃回転工具最大穴あけ径		ø8mm
くし刃回転工具最大ねじ立径		M6（切削タップ）
くし刃回転工具回転数		Max.6,000min-1
対向刃物台回転工具最大穴あけ径 注）全型式ともOP		ø8mm
対向刃物台回転工具最大ネジ立径 注）全型式ともOP		M6（切削タップ）
対向刃物台回転工具回転数 注）全型式ともOP		Max.6,000min-1
背面刃物台回転工具最大穴あけ径		OP		ø8mm
背面刃物台回転工具最大ねじ立径		OP		M6（切削タップ）
背面刃物台回転工具回転数		OP		Max.6,000min-1
ツール取付数		Max.30本	Max.36本	Max.44本	Max.40本
ツールサイズ	バイト	□16mm
早送り速度	X1軸	32m/min
	X2軸	32m/min
	Y1軸	32m/min
	Y2軸	–		24m/min
	Z1軸	32m/min
	Z2軸	32m/min
電動機	主軸ドライブ用	3.7/7.5kW
	くし刃回転工具主軸 ドライブ用	1.0kW
	背面主軸ドライブ用	2.2/3.7kW
	対向回転工具主軸 ドライブ用	1.0kW　注）全型式ともOP
	背面刃物台主軸 ドライブ用	OP		1.0kW
	切削油用	0.25kW
定格消費電力		13.2kVA
負荷運転平均電力		6.9kVA
センター高さ		1,050mm
重量		2,900kg

ATC装置	L32XII ATC
ATCツーリング最高回転数	12,000min-1
モータ出力	2.2kW
ツールホルダ形式	JBS-15T
B軸ツール本数	13本
本体総ツール取付数	Max.34本
ツール交換時間（chip to chip）	4.0 sec
ツール最大外径	ø30mm
ツール最大把持径	ø10mm（ER16）
