高精度同時5軸制御マシニングセンタ Mytrunnion-4G

メーカ情報: キタムラ機械
カテゴリ: 5軸制御マシニングセンタ

型番 価格情報
Mytrunnion-4G -

※情報提供おまちしております。

画像及び文章引用:「キタムラ機械株式会社」ウェブサイト

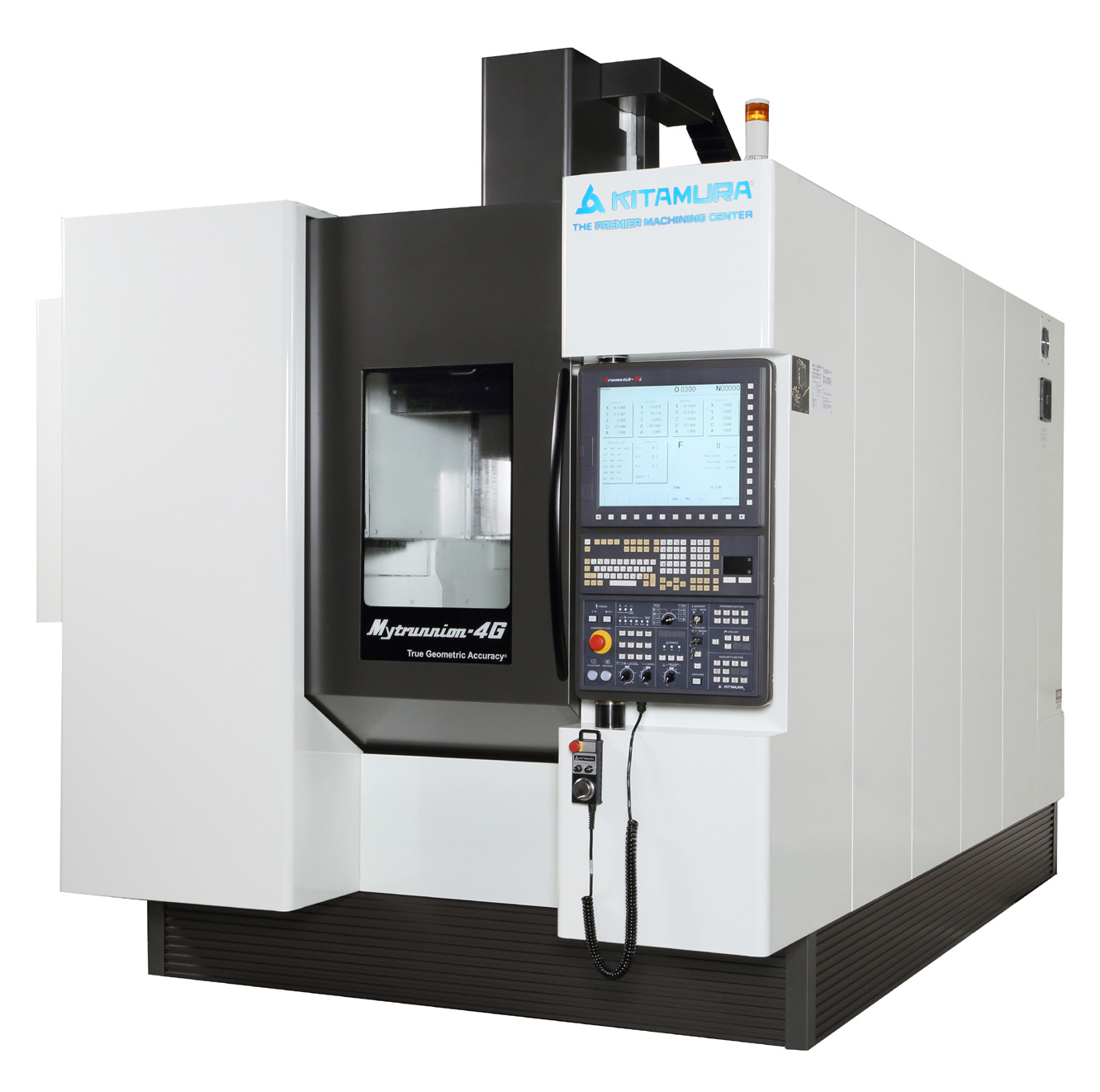

Mytrunnion-4G

・高精度同時5軸制御のマシニングセンタ
・次設置スペースが、10.9平方メートルから7.7平方メートルに省スペース化を実現
・5軸制御駆動部には、超高精度ローラーギアカムを採用
・全軸フルストロークにおいて位置決め精度±2ミクロン、繰り返し精度±1ミクロンを実現
・従来の5倍の演算処理速度と最大で従来の25万倍以上の512GB ハードディスクドライブによる大幅な加工時間短縮を可能
・加工時間が100時間を越すような大容量のプログラムでも、一括処理が可能
・USBメモリーからも同様の直接運転も可能
・同時5軸制御時での最大加工サイズは、φ550×400mm(径×高さ)と大きく設定

標準仕様

テーブル テーブル作業面の大きさ φ400 mm
加工物最大寸法 加工物最大寸法 φ550 x H400 mm
移動領域 X軸 610 mm
Y軸 610 mm
Z軸 500 mm
A軸 -120°~ +30°
C軸 360°
主軸 主軸端形状 NST No.40
主軸回転数 (オプション) 40~15,000min-1
早送り速度 X軸 50,000 mm/min
Y軸 50,000 mm/min
Z軸 25,000 mm/min
自動工具交換装置(ATC) 工具収納本数(オプション) 60(100)本
