高精度同時5軸制御マシニングセンタ Mytrunnion-5G

画像及び文章引用：「キタムラ機械株式会社」ウェブサイト

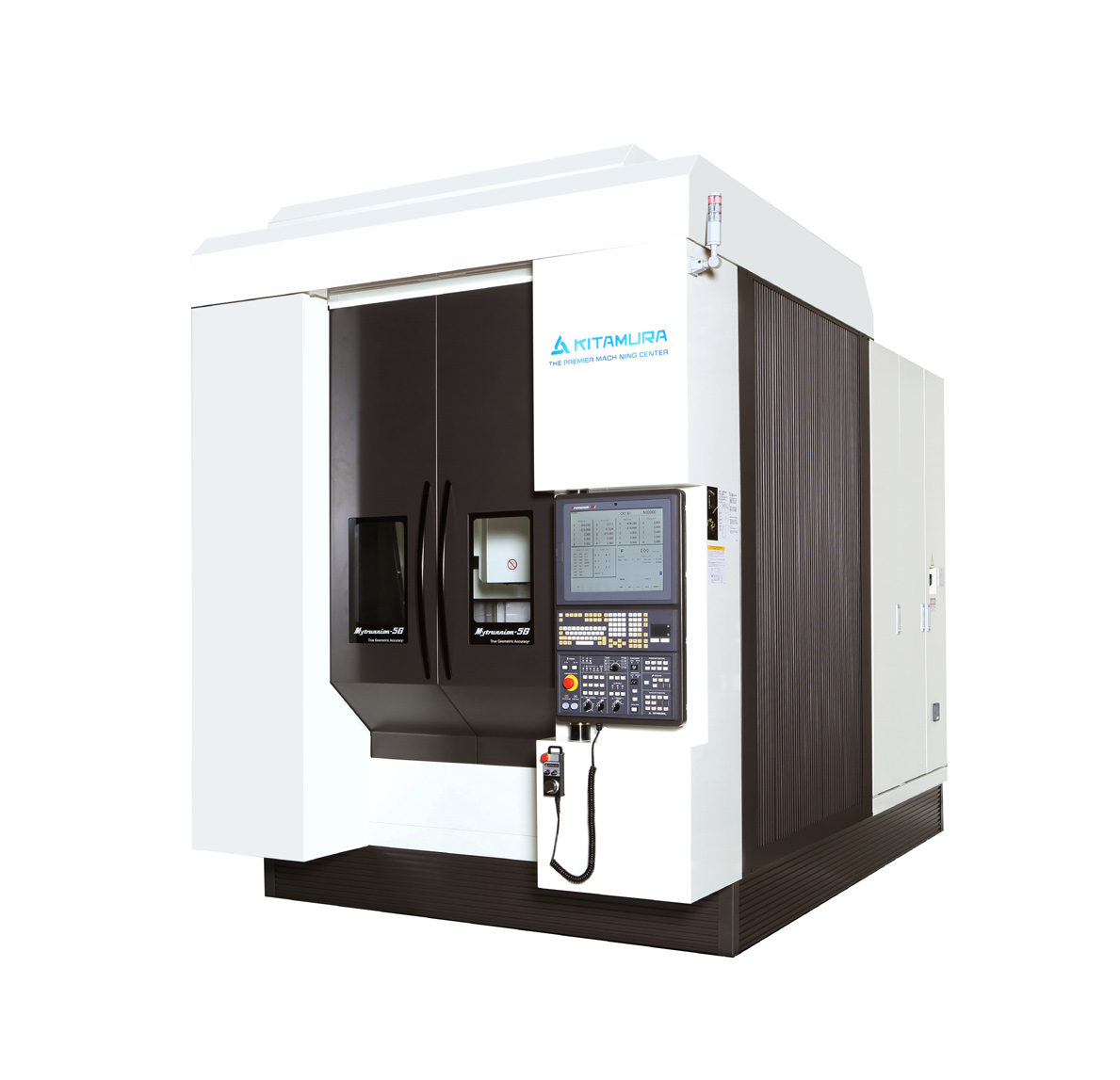

Mytrunnion-5G

・高精度同時5軸制御のマシニングセンタ
・50本ATCを標準装備し最大100本に拡張可能
・5軸制御駆動部には、超高精度ローラーギアカムを採用
・全軸フルストロークにおいて位置決め精度±2ミクロン、繰り返し精度±0.5ミクロンを実現
・従来の5倍の演算処理速度と最大で従来の25万倍以上の512GBハードディスクドライブによる大幅な加工時間短縮を可能
・加工時間が100時間を越すような大容量のプログラムでも、一括処理が可能
・USBメモリーからも同様の直接運転も可能
・同時5軸制御時での最大加工サイズは、φ630×500mm(径×高さ)と大きく設定

標準仕様

テーブル	テーブル作業面の大きさ	φ630 mm
加工物最大寸法	加工物最大寸法	φ630 x H500 mm
移動領域	X軸	815 mm
	Y軸	500 mm
	Z軸	745 mm
	A軸	-120°～ +30°
	B軸	360°
主軸	主軸端形状	NST No.40
	主軸回転数 (オプション）	20～20,000min-1
早送り速度	X軸	50,000 mm/min-1
	Y軸	50,000 mm/min-1
	Z軸	25,000 mm/min-1
自動工具交換装置（ATC）	工具収納本数（オプション）	50(100)本
