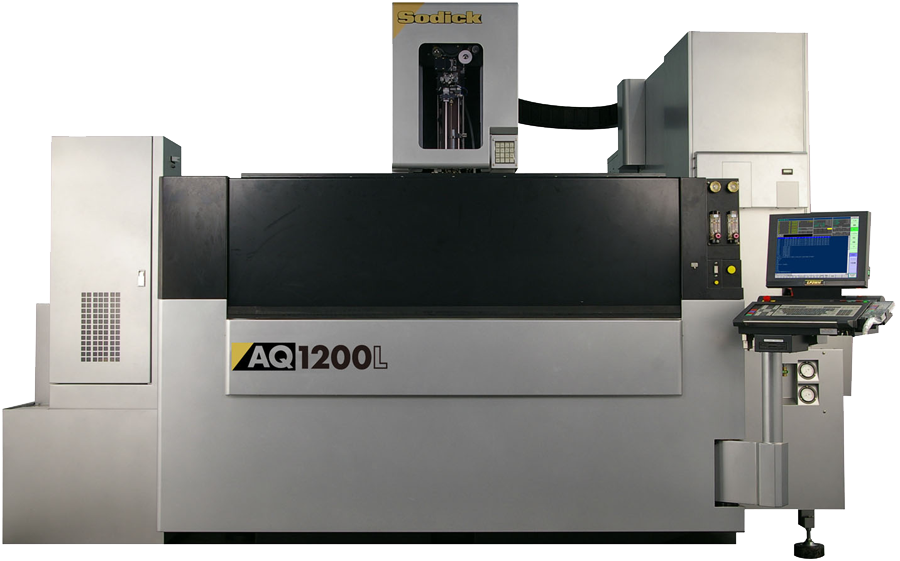

AQ1200L

ねじレス駆動および新電源装置搭載
ワイヤフィーダー、自動結線装置、Lカットで長時間連続自動運転を実現

※ 掲載の写真は実際と多少異なる場合があります。

特長

ねじレス駆動＆一体構造

ねじレス駆動は、リニアモータとリニアスケールを使用しており、位置決め精度に優れています。また、独自の機電一体構造を採用しており、世界最小クラスの設置スペースと、広範囲な加工エリアを両立しています。

LP電源搭載

作業者の視点でデザインしたキーボード/リモートコントローラを採用し、操作性が大幅に向上しています。また、3次元モデルを直接NC装置に転送し、作業現場で実践的に活用できる「Intelligent Q³vic EDW」を標準搭載しました。

超高速自動結線装置

超高速自動結線装置「スーパージェットAWT」では、従来のパイプジェット方式にワイヤ真直（アニール）機能を追加しており、加工現場のご要望にあわせて様々な結線モードが選択可能です。

製品仕様

加工タンク内寸法 幅×奥行 （mm）	1824 x 1400
各軸ストローク X×Y×Z (mm)	1200 x 800 x 400
U×V軸ストローク (mm)	1220 x 820
最大テーパ角度	±30°(板厚：150mm)
最大加工物寸法（噴流加工時） 幅×奥行×高さ (mm)	1600 x 1200 x 400
最大加工物質量（噴流加工時）（kg）	4000
ワイヤ電極径(mm)	0.15 ～ 0.33 *1
ワイヤ張力(N)	3 ～ 23
最大ワイヤ送り速度(mm/sec)	420
床面からテーブル上面までの距離（mm）	1200
機械本体寸法 幅×奥行×高さ (mm)	4100 x 3870 x 2490 *2
機械据付寸法 幅×奥行 (mm)	5200 x 5200
機械本体質量（kg）	11000 *3
総電気容量	3相 50/60Hz 15 kVA
