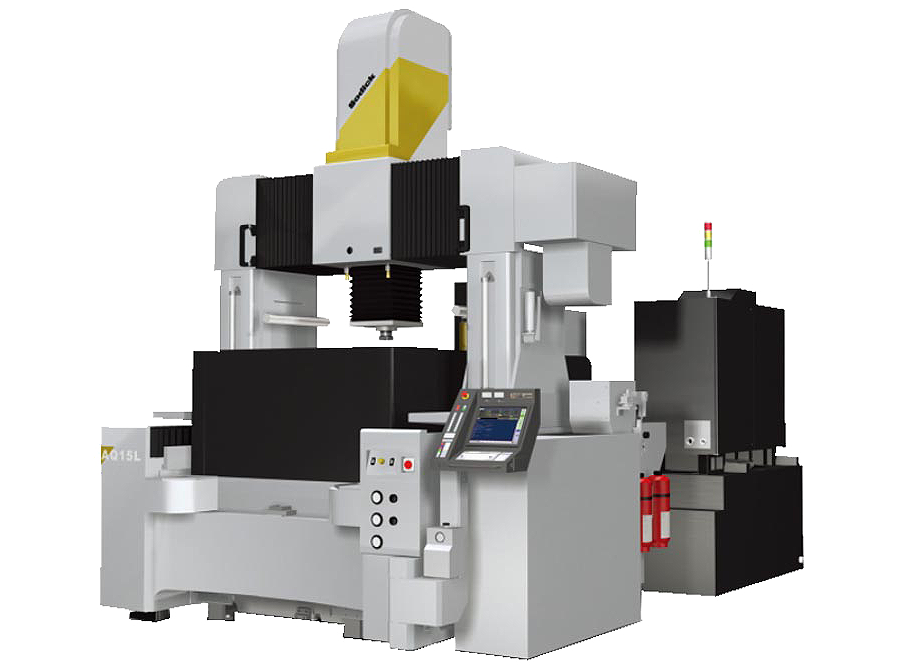

AQ15L

自動車関連大型部品や大型フラットパネルなど大型金型の効率的な生産をサポート
ねじレス駆動大型形彫り放電加工機

※ 掲載の写真は実際と多少異なる場合があります。

特長

ねじレス駆動+高加速

ねじレス駆動はリニアモータとリニアスケールを使用する事で、最大加速度1.2Gの高速・高加速サーボジャンプを可能にします。無噴流による高速・高精度加工を可能とし、段取りの簡素化や熟練スキルに依存しない操作環境を提供します。

独創的な機械構造

加工物を固定するテーブル部を駆動部と完全分離することで、加工物の質量影響を受けない機械構造を実現しました。また、ガントリー構造の採用により、本機前後・左右が完全な対称構造であるため、機械の変位量が最小限に抑えられ安定した加工が行えます。

生産効率アップを実現

サービスストロークによりテーブル上の作業空間が開放され、加工物の設置、段取りが容易となります。自動電極交換装置（OP）による連続加工を可能とし、機械稼働率の大幅な向上が得られます。

製品仕様

各軸ストローク X×Y×Z (mm)	900 x 1500(+500) x 600 *1
最大懸垂質量（kg）	100
最大加工物質量（kg）	10000
機械本体寸法 幅×奥行×高さ (mm)	3050 x 5295 x 4220 *2
