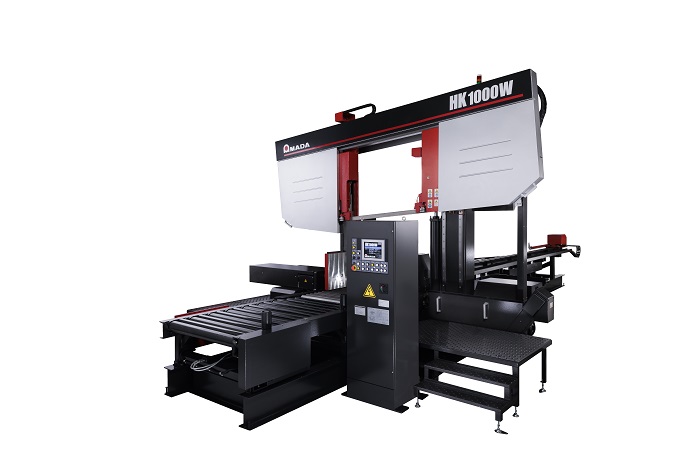

大型形鋼切断用バンドソー HK-1000W

画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

アマダマシナリー 鉄構加工機 切断機 横型バンドソー NEW

HK-1000W

大型形鋼切断用バンドソー

大型建築物の増加や建築素材の大型化の潮流に合わせ、新たな技術を取り入れた大型バンドソーマシンで、最大で１０００角サイズのコラム切断が可能になりました。切断バリの低減により、次工程での作業者のバリ取り作業が大幅に軽減され、作業効率の改善と生産性および加工品質が向上します。

安全ガイドについて(バンドソーマシン)

---

特長

■ 特長① NEW逆仰角カッティング技術

• 掻き上げる方向の切断により、製品下面バリが大幅に抑制。
• 製品下面やコラム材内部の切粉の巻き込みが抑制され、切断面精度が向上。


■ 特長② CNC切り込み制御

• 素材の材質・形状等とブレード情報を入力することで、高速最適切断条件を自動設定。


■ 特長③ 自動測長装置

• 素材移動に追従し、正確な切断位置に合わせる測長車を標準装備。

• フロントバイスでの最終切断位置決めで高精度加工を実現。


■ 特長④ 環境・安全性への対応

• 侵入防止柵を標準装備し、使い勝手を損なわず危険を防止。
• セミドライ切断で切削油の飛散回避。
• 切断部直下にあるロングのチップコンベヤーで切粉の排出能力を改善。


---

主な仕様

機種名		HK-1000W
切断性能 (直角切断)（mm）	コラム材	□150(t6)~□1000(t40) (外R170以下)
	H形鋼	幅148×高さ75~幅1025×高さ750
ブレード	サイズ(帯幅×帯厚×帯長)(mm)	67×1.6×9770
	速度(m/min)	15~60(インバーター無段変速)
モーター出力（kW）	ブレード	7.5
	油圧	2.2
	切削油(オプション)	0.18
	ワイヤーブラシ	0.04
バイス方式	メインバイス	固定式
	フロントバイス	移動式(ストローク430mm)
	バイス減圧弁	自動減圧機能(設定範囲2~5.5MPa)
ブレードガイド方式		移動式ブレードガイド自動設定(バイス幅連動式)
ブレード制御	上昇・下降	クイックアプローチセンサーによる自動上昇端設定
	切り込み制御	CNC制御による自動切り込み設定
セミドライ	タンク容量(L)	1.8(有効容量)
	供給エア圧力(MPa)	0.4~0.7
	供給エア流量(L/min)(ANR)	50以上
測長車	供給エア圧力(MPa)	0.5~1.0
	供給エア流量(L/min)(ANR)	300以上
パスライン(mm)		800
受電容量（kVA）		16
許容積載質量(kg)		14000(ただし、1200kg/m)
マシン寸法 （幅×奥行き×高さ）（mm）		4704×2270×3941(本体のみ)
マシン質量(kg)		8300(測長車を除く)
