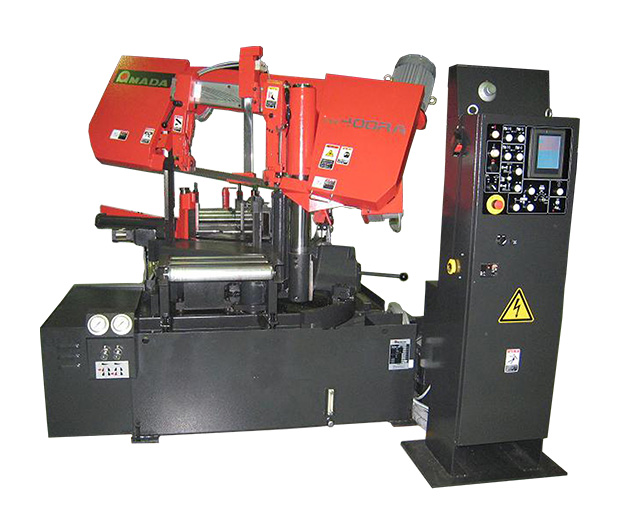

小型形鋼バンドソー HK-400RA

画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

アマダマシナリー 鉄構加工機 切断機 横型バンドソー

HK-400RA

小型形鋼バンドソー

角度旋回機構を搭載した横型自動タイプ

安全ガイドについて(バンドソーマシン)

---

特長

■ 特長① 高精度・高速切断

• ポストタイプのハウジング下降方式によりブレードガイドスパン短縮を実現しました。
• ブレード8°一定の傾斜角により切削長も減少します。
• 34mm幅のブレードでたわみを抑え、高精度・高速切断を可能にしました。

■ 特長② 任意同一角度の自動定寸切断

• 角度切りバンドソーに送りバイス機構を搭載しました。平行四辺形などの特殊加工が自動で行えます。

■ 特長③ 多品種切断

• 10～9999.9mm、1～999個、99ステーションのプログラムカットが可能です。1つの素材から違った製品長さ・個数を任意に切断することができます。

---

主な仕様

機種名		HK-400RA
切断能力 (φ、幅×高さ） （mm)	直角	長角400×280
		□300
		φ320
	45°	長角220×280
		□220
		φ220
	60°	工場オプション
旋回角度（°）		後45
ブレード寸法 （帯幅×帯厚×帯長）（mm）		34×1.1×3885
ブレード速度(m/min)		30～100
モーター出力（kW）	ブレード	2.2
	油圧	0.75
	切削油	0.06
	ワイヤブラシ	0.04
受電容量（kVA）		9
送りストローク(mm)		400
タンク容量(L)	油圧	40
	切削油	40
パスライン(mm)		800
許容積載質量(kg)		400
マシン寸法（幅×奥行き×高さ）（mm）		2100×3151×1865
マシン質量(kg)		1800

---

主なオプション

• ローラーテーブル
• セミドライ加工システム

---

サービス商品

• APSIII（自動定寸装置）
