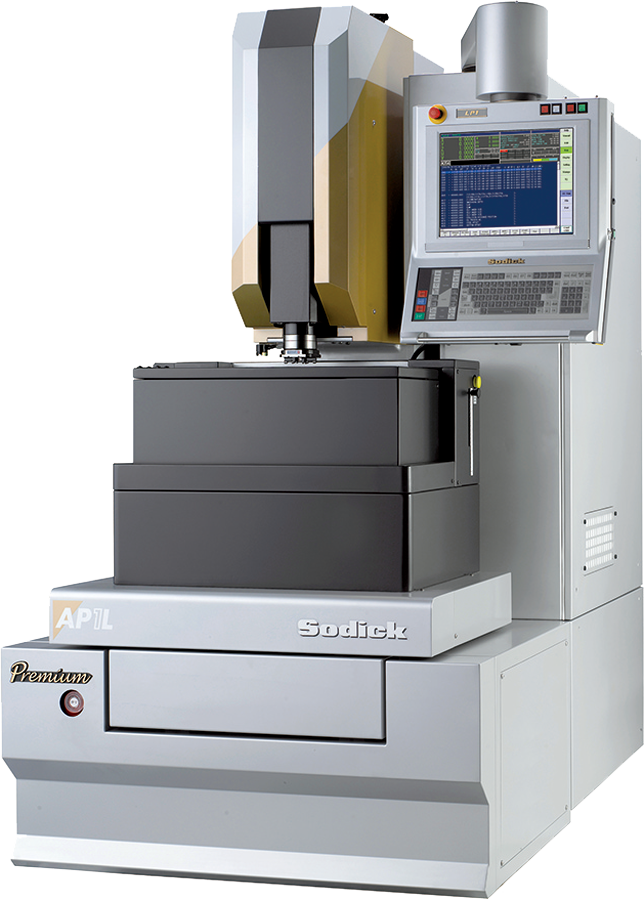

形彫り放電加工機

AP1L

ねじレス駆動・高剛性構造および最新制御技術により
超精密加工を進化させた超精密形彫り放電加工機のベストセラーモデル

※ 掲載の写真は実際と多少異なる場合があります。

特長

ねじレス駆動+高剛性構造

ねじレス駆動は、リニアモータ及びリニアスケールを使用した、
高速・高応答性能を半永久的に維持する理想的な駆動方式です。
さらに、高剛性構造や小型精密ヘッドなど、
最新技術を詰め込んだ小型超精密形彫り放電加工機です。

高速・高品位仕上げSVC回路

標準搭載の「SVC回路」は仕上げ領域での加工速度を2-4倍（当社従来比）
速くし、均一な放電パルスを極間に供給します。
加工面積に対する最良面粗さが格段に向上し、
高品位梨地面の高速加工を可能とします。

3面自動上下式加工タンク

3面自動上下式加工タンクを採用することで、
超精密加工における段取り作業を容易にしました。
またロボットによる自動化・省力化を導入する際、
最適コストでのシステム化が可能です。



受賞

第34回 機械工業デザイン賞 特別賞

製品仕様

各軸ストローク X×Y×Z (mm)	200 x 120 x 200
最大懸垂質量（kg）	5
最大加工物質量（kg）	25
機械本体寸法 幅×奥行×高さ (mm)	1360 x 1920 x 2030 *1
