TT-Series 平行2主軸2タレットCNC旋盤 TT-1100G

画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

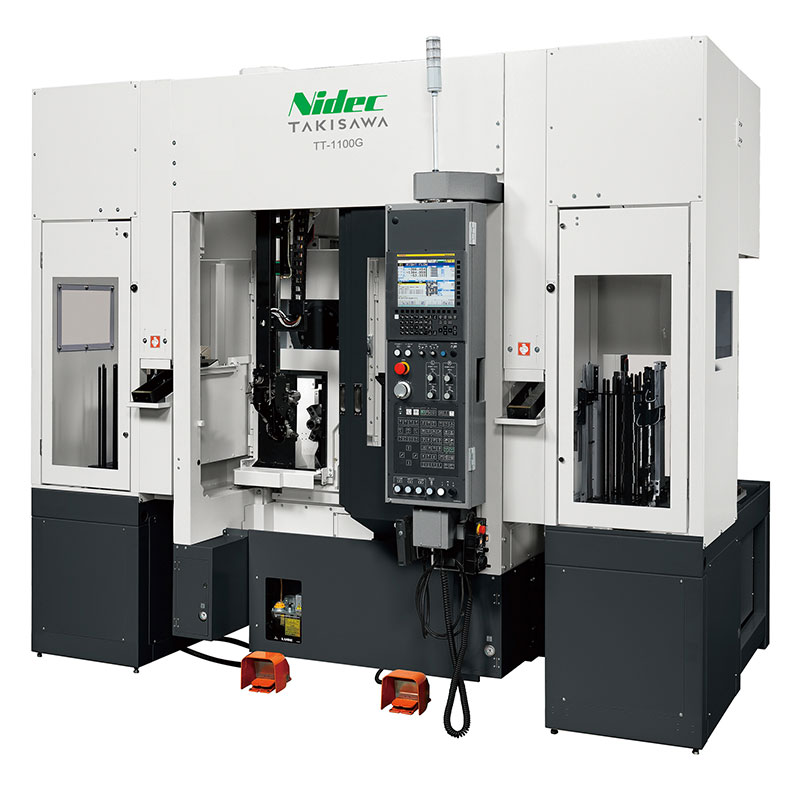

TT-1100G

新方式による超高速ローディング！

非切削時間を大幅削減！

タキサワ・ツインチャッカーTT-1100Gは、全く新しいローディング方式で1.7秒のローディングタイムを実現した平行2主軸CNC旋盤です。

超高速ローディング方式

ローダーエリアを加工室の手前に配置した前方待機方式にすることで、ローディング距離を大幅短縮。更に、ローディングポジションまで主軸が前進する超高速ローディング方式を採用しました。この構造と高速3軸ローダにより、1.7秒の超高速ローディングを実現しました。

チャックサイズ：6”仕様

生産プランに応じた最適なローダー仕様を選択可能です。

対象ワーク(ローダー能力)

φ80×80ｍｍ、0.7kg×2

主な機械仕様 ガントリーローダーAタイプに適用

		（旋削）
チャックサイズ	inch	6+6
刃物台仕様		10角タレット（全ホルダ式）
最大加工径	mm	φ140
最大加工長さ	mm	121
主軸回転速度	min-1	4500 [OP. 6500]
早送り速度	m/min	X : 24 / Z : 30
主軸用電動機（15分/連続）	kW	5.5/3.7 [OP. 7.5/5.5]
機械の高さ	mm	2450
所要床面の大きさ	mm	2258×3327
機械質量	kg	5800

ガントリーローダー対象ワークサイズ

外径	mm	φ80
長さ	mm	80
重量	kg	0.7(×2)

ワークフィーダーの仕様

パレット数		14
積載重量(1パレット)	kg	25
段積み高さ	mm	450

特徴

工程管理も専用ボタンでらくらく
計測管理もらくらくで

• ベッドは、熱変位を終日最小に抑えるタンクベッド構造です。
• X、Z軸のローラガイドを同一コラム上に搭載しました。X軸を垂直方向に配置することで省幅を実現しました。
• 刃物台は左右共通で、10角全ホルダー式、ボルトクランプ方式による強力型です。
• 省エネ環境に対応。消費電力削減、油水分離でクーラント寿命延命化、紛体塗装採用。

反転装置

表裏同時加工を可能にする装置です。
各主軸上部に配置し最適なパフォーマンスを発揮します。
※1主軸旋盤を2台連続してその間に反転装置を設けるのと違い、スペース効率だけ見ても一目瞭然です。

前方待機方式のローダー

左右の機械情報を統合、簡単操作を実現！

機械操作盤画面（例）

ローダーは案内図で、簡単ティーチング！

らくらくローダ4 ソフトウェア画面(例)
