TT-Series 平行2主軸2タレットCNC旋盤 TT-2100G

画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

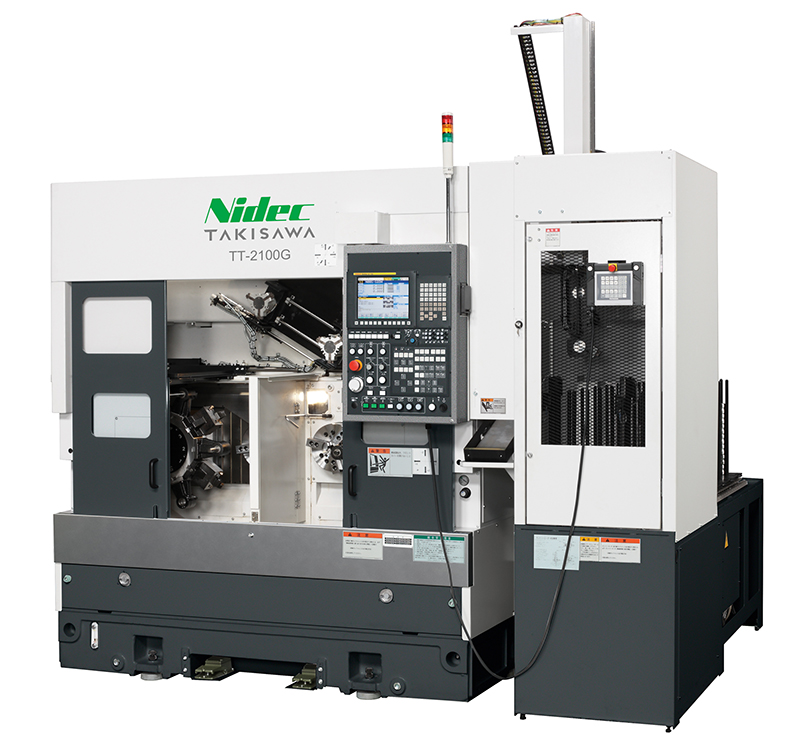

TT-2100G

自動車産業の高精度/量産部品対応！

省スペースで高精度・自動化・高生産性を実現！

TT-2100Gは、高速ガントリーローダーを標準搭載した高精度・量産加工に対応した平行2主軸旋盤です。心高をフロアー面から低く抑えた低重心構造とすることで安定切削と高速ローダー搬送を両立させ高効率・高生産を実現します。

チャックサイズ：6”仕様、8”仕様

生産プランに応じた最適なローダー仕様を選択可能です。

対象ワーク(ローダー能力)

φ80×80ｍｍ、0.7kg×2 φ160×80ｍｍ、3.0kg×2

主な機械仕様 ガントリーローダーAタイプまたはBタイプに適用

		（旋削）
		TT-2100G
チャックサイズ	inch	6+6		8+8
刃物台仕様		10角タレット （全ホルダ式）	12角タレット （全ホルダ式）	10角タレット （全ホルダ式）	12角タレット （全ホルダ式）
最大加工径	mm	φ240
最大加工長さ	mm	135.5		94
主軸回転速度	min-1	4500 [OP. 6000]		3200 [OP. 4500]
回転工具回転速度	min-1	–
早送り速度	m/min	X : 24 / Z : 24
主軸用電動機 （15分/連続）	kW	7.5/5.5 [OP. 11/7.5]		11/7.5
回転工具用電動機 （15分/連続）	kW	–
機械の高さ	mm	2700
所要床面の大きさ	mm	2825×2615
機械質量	kg	5200

		（旋削＆ミーリング）
		TT-2100CMG
チャックサイズ	inch	6+6	8+8
刃物台仕様		ミーリング10角タレット （回転工具式）	ミーリング10角タレット （回転工具式）
最大加工径	mm	φ240
最大加工長さ	mm	135.5	94
主軸回転速度	min-1	4500 [OP. 6000]	3200 [OP. 4500]
回転工具回転速度	min-1	2500
早送り速度	m/min	X : 24 / Z : 24
主軸用電動機 （15分/連続）	kW	7.5/5.5 [OP. 11/7.5]	11/7.5
回転工具用電動機 （15分/連続）	kW	5.5/3.7
機械の高さ	mm	2700
所要床面の大きさ	mm	2825×2615
機械質量	kg	5400

ガントリーローダー対象ワークサイズ

チャックサイズ	inch	6+6	8+8
外径	mm	φ80 [OP. φ160*1]	φ160 [OP. φ80*2]
長さ	mm	80
重量	kg	0.7 (×2) [OP. 3 (×2)*1]	3 (×2) [OP. 0.7 (×2)*2]

[*1]、[*2]はセットでオプションです。

ワークフィーダーの仕様

チャックサイズ	inch	6+6	8+8
パレット数		16
積載重量(1パレット)	kg	40
段積み高さ	mm	450

特徴

工程管理も専用ボタンでらくらく
計測管理もらくらくで

• ベッドは、熱変位を終日最小に抑えるタンクベッド構造です。
• 摺動面は高耐久角型スライドを全軸に採用。工具寿命が永く機械稼働率をアップ。 長期にわたり高精度安定加工を実現します。
• 高精密スピンドルには「6”チャック仕様」と「8”チャック仕様」を用意、FANUC社製の高性能スピンドルモータと組合わせ、最高のパフォーマンスを発揮します。
• 10角タレット刃物台(T10)を標準設定。12角タレット(T12)、10角ミーリングタレット(T10M)はオプション設定です。
• 省エネ環境に対応。消費電力削減、油水分離でクーラント寿命延命化、潤滑油使用量40%削減、紛体塗装採用。
• オペレータのツールとして利便性・操作性を重視したソフトを搭載、段取り作業など非生産時間短縮に貢献します。

反転装置

表裏同時加工を可能にする装置です。
各主軸上部に配置し最適なパフォーマンスを発揮します。
※1主軸旋盤を2台連続してその間に反転装置を設けるのと違い、スペース効率だけ見ても一目瞭然です。

手動操作時は、機内照明で操作対象側をお知らせ！

右側選択時

左右の機械情報を統合、簡単操作を実現！

工具補正画面(例)

ローダーは案内図で、簡単ティーチング！

らくらくローダ4 ソフトウェア画面(例)
