TT-Series 平行2主軸2タレットCNC旋盤 TT-350G

画像及び文章引用：「株式会社TAKISAWA」ウェブサイト

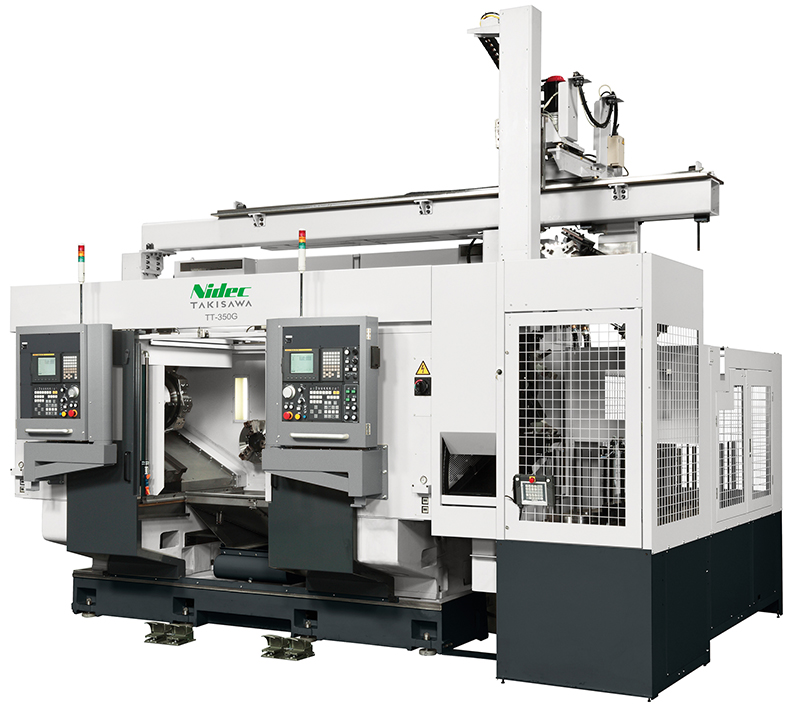

TT-350G

自動車・建機産業等の中・大型ワークに対応

総高剛性で強力切削、高精度・自動化・高生産性に貢献！

「TT-350G」は総高剛性コンセプトで、オーバーハングしない摺動面ベッド構造により、強力重切削や断続切削を伴うワークに対応した平行2スピンドルCNC旋盤です。量産12(10)インチチャックワーク加工に最適。

• クラス最短の接近性を実現。
• 重量ワーク対応したローダー仕様を設定。
• Ｘ軸、Ｚ軸摺動面及び刃物台は汎用2軸旋盤と同様の高剛性・高信頼構造を採用。
• 摺動面は高耐久角型スライドを全軸に採用。工具寿命が永く機械稼働率をアップ。
• オペレータのツールとして利便性・操作性を重視したソフトを搭載、段取り作業など非生産時間短縮に貢献。
• 省エネ環境に対応。

主な機械仕様 ガントリーローダーAタイプまたはBタイプに適用

		（旋削）
		TT-350G
チャックサイズ	inch	12+12	10+10	10+10
刃物台仕様		8角タレット （直付け式）	10角タレット （直付け式）	12角タレット （直付け式）
最大加工径	mm	φ460
最大加工長さ	mm	325	326
主軸回転速度	min-1	3000 [OP. 2000, 4000]
回転工具回転速度	min-1	–
早送り速度	m/min	X : 24 / Z : 24
主軸用電動機 （30分/連続）	kW	18.5/15 [OP. 22/18.5]
回転工具用電動機 （15分/連続）	kW	–
機械の高さ	mm	4493
所要床面の大きさ	mm	4395×3753
機械質量	kg	13500

		（旋削＆ミーリング）
		TT-350CMG
チャックサイズ	inch	10+10
刃物台仕様		ミーリング12角タレット （回転工具式）
最大加工径	mm	φ460
最大加工長さ	mm	281
主軸回転速度	min-1	3000 [OP. 2000, 4000]
回転工具回転速度	min-1	3600
早送り速度	m/min	X : 24 / Z : 24
主軸用電動機 （30分/連続）	kW	18.5/15 [OP. 22/18.5]
回転工具用電動機 （15分/連続）	kW	3.7/1.1
機械の高さ	mm	4493
所要床面の大きさ	mm	4395×3753
機械質量	kg	13700

ガントリーローダー対象ワークサイズ

外径	mm	φ280
長さ	mm	160
重量	kg	15 (×2)

ワークフィーダーの仕様

パレット数		14
積載重量(1パレット)	kg	70
段積み高さ	mm	400
