平行2軸型CNC旋盤 MW120EX/MW120EXG MW200EX/MG200EXG MS60EX/MS60EXG

画像及び文章引用：「村田機械株式会社」ウェブサイト

MW120EX / MW120EXG  MW200EX / MW200EXG MS60EX / MS60EXG

新世代MW・MSシリーズ
ハードターニング、断続切削などの厳しい条件の加工においても安定した加工能力を備えます。

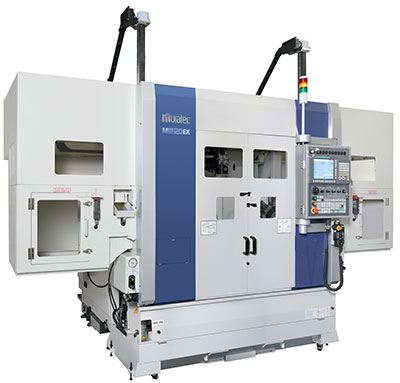

MW120EXツインローダタイプ

■高精度、高剛性、高追従性を実現

「EXタイプ」は従来機に対して高精度、高剛性、高追従性の実現を目的とした様々な設計変更が加えられたハイグレード機。
角スライド仕様を標準装備しハードターニング、断続切削など条件の厳しい加工においても、安定した能力を発揮します。

■新高速ローダ （MW120EX）

軽量化でさらにスピードアップしたCFRP製ローダを搭載。

	MW120 搭載ローダ	新高速ローダ (CFRP製）
ローダ総重量 (kg）	100	58
スピード（/min.） X軸 Y軸 Z軸	160 120 35	240 175 65

■ アイドルタイム短縮オプション （MW120EX）

非切削時間を短縮し、さらに生産性向上

製品名	平行2軸型ＣNC旋盤	正面型ＣNC旋盤	平行2軸型ＣNC旋盤
機種名	MW120EX	MS60EX	MW200EX
チャックサイズ	6インチ、8インチ	6インチ、8インチ	8インチ、10インチ
タレット ステーション数	8ステーション × 2 12ステーション×2 (※）	8ステーション 12ステーション (※）	10ステーション × 2 12ステーション × 2 (※）
主軸モータ	7.5kW/30min × 2 11kW/30min x 2 (※）	7.5kW/30min. 11kW/30min (※）	15kW/30min. × 2 22kW/30min × 230kW/30min. × 2
軸ストローク／早送り速度	X: 130mm 24m/m Z: 145mm 24m/m	X: 130mm 24m/m Z: 145mm 24m/m	X: 190mm 24m/m Z: 170mm 24m/m
主軸回転数	4,500min-1 3,000min-1 6,000min-1（7.5kWのみ）	4,500min-1 3,000min-1 6,000min-1（7.5kWのみ）	2,400min-1 3,500min-1
所要床寸法	W1,900mm × D1,940mm	W1,110 mm x D1,930mm	W2,360mm × D2,240 mm
総重量（ローダ付）	4,500 kg	2,500 kg	7,000 kg

(※)オプション
