平行2軸型CNC旋盤 MW50/MW80 短サイクル仕様ローダ

画像及び文章引用：「村田機械株式会社」ウェブサイト

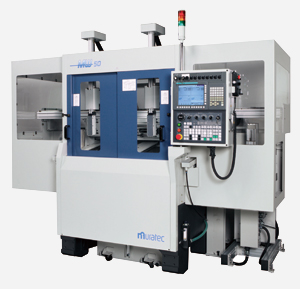

平行2軸型CNC旋盤　MW50 / MW80 短サイクル仕様ローダ

小型ベアリングに代表される比較的単純形状で工具本数の少ない旋盤加工において、短サイクル仕様の高速ローダにより単能盤からNC旋盤への置換えのニーズに応えます

新開発の高速ローダで単能盤からNC旋盤への置き換えニーズに応えます。

• ガントリーローダ高速化で従来タイプよりローディングタイムを短縮
• ガントリーローダでの搬送により単能盤工程間のワーク搬送のチョコ停を削減

ワーク着脱2.6秒で短いサイクルタイムの加工に最適

ローダヘッドの軽量化でスピードアップを実現

MW50
ローダミニマムサイクルタイム　シングルローダ：14.1秒、ツインローダ：7.6秒、ワーク着脱　2.8秒
可搬ワークサイズ： ⌀50 × 50mm、0.5kg×2
早送り速度：X、Y、Z軸 = 180、130、35 m /min

MW80
ローダミニマムサイクルタイム　シングルローダ：15.5秒、ツインローダ：8.3秒、ワーク着脱　3.3秒
可搬ワークサイズ： ⌀ 80 × 50mm、0.5kg×2
早送り速度：X、Y、Z軸 = 180、130、35 m /min

	MW50	MW80
チャックサイズ	6インチ
刃物台形状	くし刃刃物台 × 2
主軸最高回転数	6,000 min-1	6,000 min-1
主軸モータ	標準：7.5 kW / S3 / S6 25%　(5.5 kW/連続) オプション：3.7 kW / 30 min (2.2 kW/連続)	標準：7.5 kW / S3 / S6 25 %　(5.5kW / 連続) オプション：3.7 kW / 30 min (2.2 kW / 連続)
所要床面積	W 1,220 mm × D 2,030 mm	W 1,770mm×D 2,090mm
総重量（ローダ付）	3,500 kg	4,000 kg
