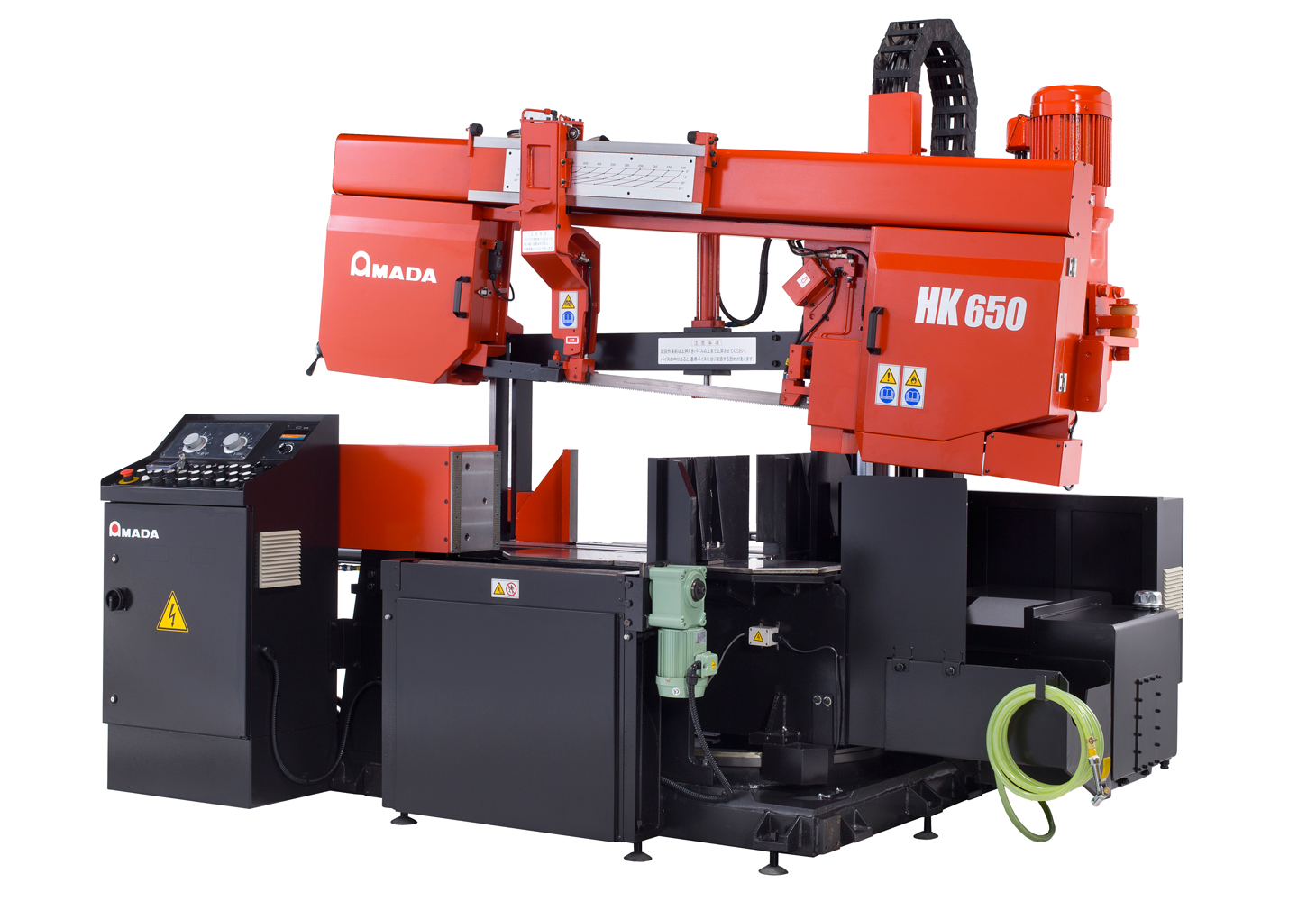

形鋼切断用バンドソー HK-650

画像及び文章引用：「株式会社アマダマシナリー」ウェブサイト

アマダマシナリー 鉄構加工機 切断機 横型バンドソー

HK-650

形鋼切断用バンドソー

角度旋回機構を搭載した横型手動タイプ

安全ガイドについて(バンドソーマシン)

---

特長

■ 特長① 生産性の向上

• ポストタイプを採用。高剛性設計による高速・高精度切断を実現しました。
• 下降端検出装置によって、材料のサイズに関わらず、切断加工が終了すると自動で停止し、作業効率を向上します。

■ 特長② ブレードの長寿命化

• 上部押さえ装置を標準装備。切断加工中に発生するビビリを抑制します。高速切断をサポートするとともに、ブレード寿命も向上します。

■ 特長③ 使いやすい集中操作パネル

• マシンの操作を１個所に集約しました。バイスの開閉・材料の送り・角度旋回・切り込みの設定など操作パネルですべて行えます。

■ 特長④ 簡単角度旋回

• 角度旋回も簡単ボタン操作。角度位置表示はデジタル表示で確認しやすくミスを低減します。

■ 特長⑤ 搬入・搬出作業の容易化

• 搬入・搬出リフト電動駆動ローラーを装備。操作も操作パネルで容易に行えます。

---

主な仕様

機種名		HK-650
切断能力 (mm)	直角切断	幅650×高さ420
		□420
		φ450
	角度切断 後振り45°切断	幅410×高さ420
		□410
		φ410
ブレード寸法 (帯幅×帯厚×帯長)(mm)		41×1.3×5450
ブレード速度(m/min)		20～80(インバーター無段変速)
クランプ幅 (mm)	直角切断	100～650
	角度切断 後振り45°切断	40～410
モーター出力(kW)	ブレード	3.7
	油圧	1.5
	切削油	0.09
	ワイヤブラシ	0.09
	旋回	0.2
	リフトローラー	0.2×2
パスライン(mm)		730
許容積載質量(kg)		3500
受電容量(kVA)		8
マシン寸法(幅×奥行き×高さ)(mm)		2800×2123×2306
マシン質量(kg)		3700
