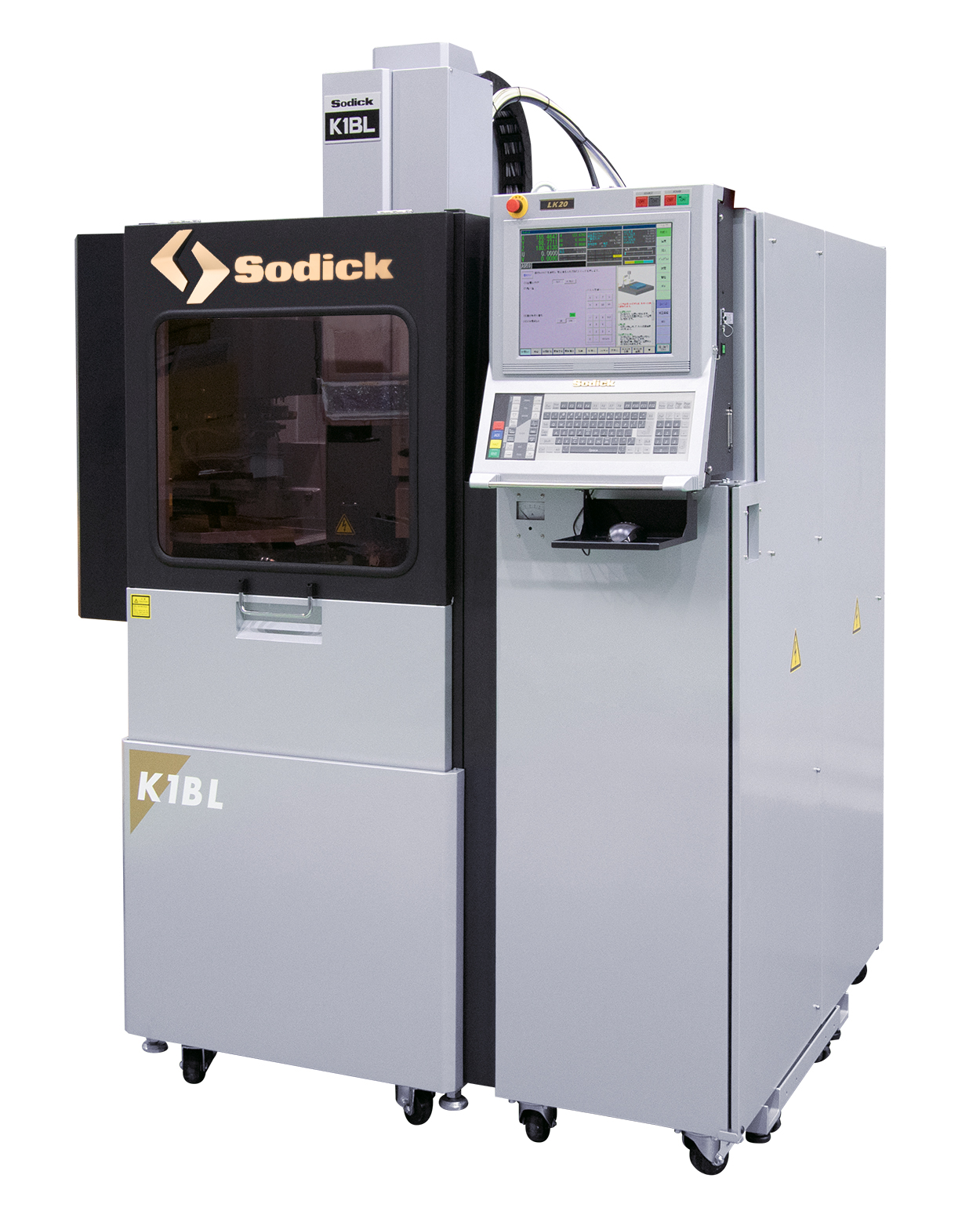

K1BL

リニアモータの高応答性により連続自動で高精度微細穴加工

※ 掲載の写真は実際と多少異なる場合があります。

特長

リニアモータを主軸部に搭載

自社開発のリニアモータを主軸（Z軸）に搭載することにより、従来駆動方式では不可能だった領域まで加工可能になりました。また、リニアモータの高応答性により、高速化と電極消耗を大幅に低減させました。

高剛性門型構造

微細穴加工に対応するため、剛性の高い門型構造を採用しました。2本の支柱でコラムを保持する構造により、熱変位に対する良好な安定性と高い剛性を維持し、加工精度が飛躍的に向上しました。

AEC（自動電極交換装置）

電極を確実に交換するため、長時間の連続加工や多数穴加工に対応します。また、剛性に優れたシャンク付き電極（φ0.08～0.25mm）を使用することにより、電極の芯振れを最小限に抑えており、精密微細穴加工が可能です。

製品仕様

各軸ストローク X×Y×Z (mm)	120 x 150 x 300
テーブル寸法 幅×奥行 (mm)	200 x 250
最大加工物質量（kg）	50 *1
機械本体寸法 幅×奥行×高さ (mm)	1600 x 1530 x 2305
