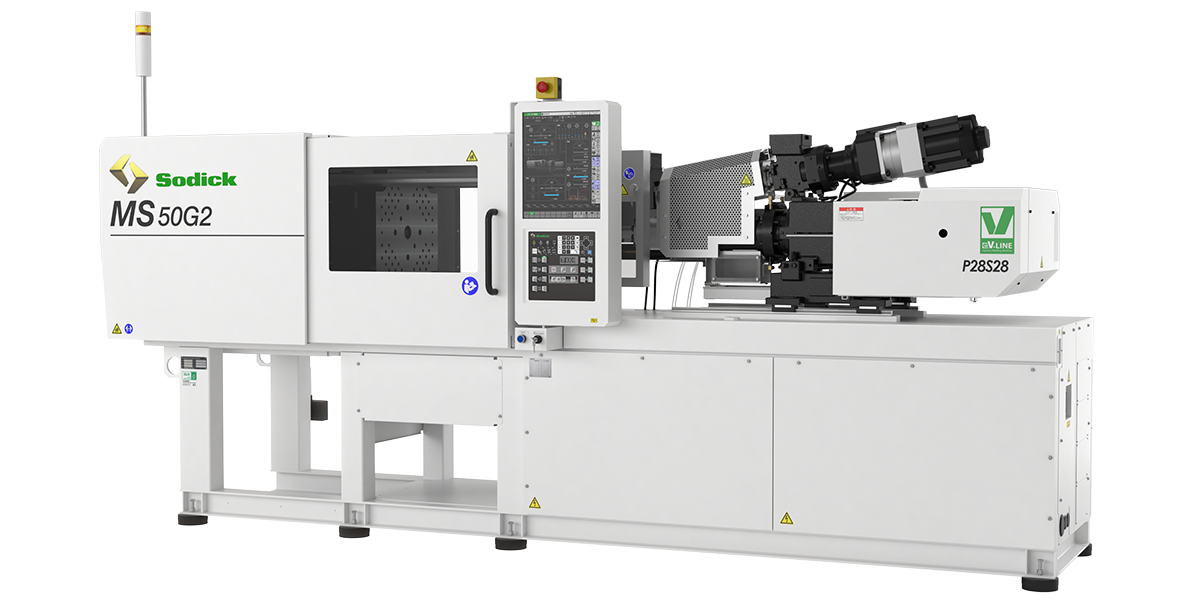

MS50G2

可塑化・計量・射出精度の安定性を実現する eV-LINE^®システム搭載、制御精度を向上した次世代射出成形機

※ 掲載の写真は実際と多少異なる場合があります。

特長

【Stability】安定した高精度成形の実現

樹脂を溶融する可塑化部と計量・射出を行う射出部で構成されるeV-LINE^®方式と自社独自のサーボモータ制御技術により、より安定した高精度成形を実現します。
また、各装置の電動化により、油圧式に比べ電力消費量を大幅に削減し、動作音の静粛性を向上しています。

【Precision】成形動作の制御精度を向上

自社開発の高度な通信システムにより、高応答な射出制御をはじめ、各動作における制御精度の向上を図りました。さらに高精度温調システムを採用、従来に比べ緻密なヒータ温度制御が可能で、正確かつ再現性の高い成形を実現します。

【Standard】国際安全規格に対応

射出成形機の国際安全規格 ISO20430（JIS B 6711）に準拠しています。
また、欧州と米国で定めた射出成形機のデータ統合インターフェイス規定「EUROMAP63」「EUROMAP77（OPC UA通信）」にも準拠しています。

【Network】IoTによる先進的な生産体制に対応

周辺機器や他の複数の設備とネットワーク接続することで、成形環境や成形条件の情報管理が行えるシステムを構築できます。LANポートを標準装備しており、当社品質&生産管理システム「V Connect」への接続や「M2M」に対応します。

動画

※音声が流れますので再生の際はご注意ください。

製品仕様

型締方式	ダブルトグル
最大型締力 (kN)	490
タイバー間隔 W×L (mm)	360 x 360
プラテン寸法 W×L (mm)	500 x 500
ディライト（最小型厚+最大型開ストローク） (mm)	600 *1
最小/最大金型厚さ (mm)	150 / 350
可塑化・射出方式	スクリュプリプラ
スクリュ直径 （mm）	22 | 25 | 28 | 28
プランジャ直径 （mm）	22 | 22 | 22 | 28
最大射出圧力 （MPa）	285 | 285 | 285 | 235
理論射出容量 (cm3)	53.2 | 53.2 | 53.2 | 98.5
射出率 (cm3/s)	152 | 152 | 152 | 185
最大射出速度（mm/s）	400 | 400 | 400 | 300
可塑化能力 （kg/h）	16 | 23 | 40 | 40
機械寸法 L×W×H (mm)	3725 x 1155 x 1729
機械質量 （kg）	3000 | 3000 | 3000 | 3100
駆動方式	電動
