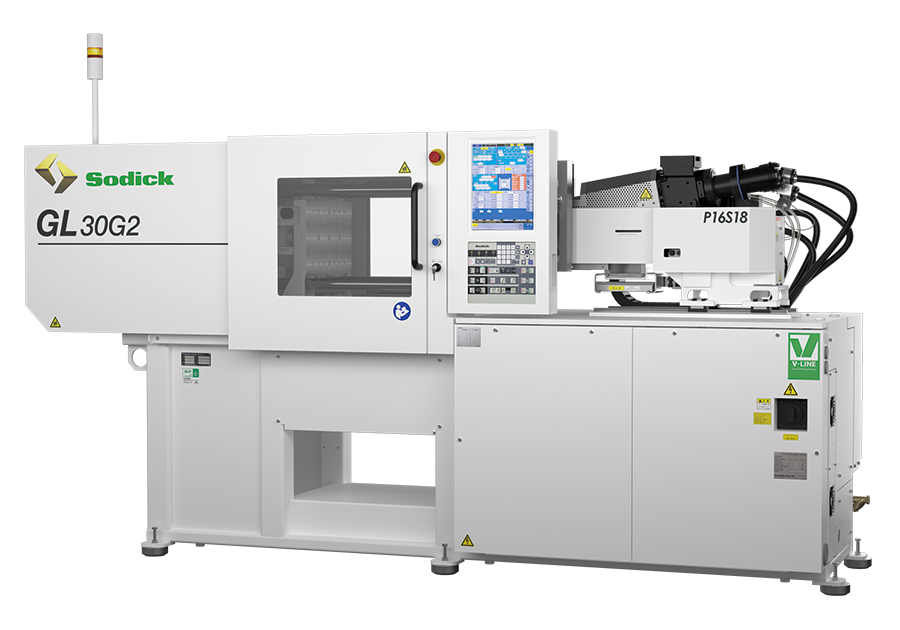

GL30G2NEW

さらに高難度化する精密安定成形を圧倒的な再現力で実現し
国際安全規格とデータ交換IF（インターフェース）規定に準拠する
V–LINE^®GL_G2シリーズ

※ 掲載の写真は実際と多少異なる場合があります。

特長

V-LINE^®×LSD（Linear Servo Drive）

V-LINE^®射出成形機は、瞬間的な高出力を得られるアキュームレータを油圧源として搭載し、
高応答なリニアサーボバルブで流量制御、かつ射出位置と射出圧力を高精度センサにてクローズド制御することで
V-LINE^®の高出力・高応答かつ速度・圧力の高い繰返し精度を実現しています。

電動ハイブリッド直圧型締

均一な型締力を発揮する直圧型締機構と電動式型開閉機構のハイブリッドによる優れた直進軌道再現性、
高いプラテン平行度により、金型にやさしく高い成形品質を実現します。

新開発「ノズルシリンダR」で成形時の異物（コンタミ）低減、充填性・色替性を向上

従来2本あった流路を1本化することにより、バイパス起因で発生する成形時の異物（コンタミ）を抑制しました。
さらに流路径を拡大し圧力損失を抑えたことで色替性と充填性が向上しています。

製品仕様

型締方式	ロッキング直圧
最大型締力 (kN)	294［392］ *1
タイバー間隔 W×L (mm)	310 x 310
プラテン寸法 W×L (mm)	440 x 440
ディライト（最小型厚+最大型開ストローク） (mm)	550
最小/最大金型厚さ (mm)	150/360
可塑化・射出方式	スクリュプリプラ
スクリュ直径 （mm）	18 | 18 | 22
プランジャ直径 （mm）	12 | 16 | 22
最大射出圧力 （MPa）	288 | 262 | 260
理論射出容量 (cm3)	4.5 | 14 | 27
射出率 (cm3/s)	57 | 101 | 190
最大射出速度（mm/s）	500
可塑化能力 （kg/h）	7 | 7 | 14
機械寸法 L×W×H (mm)	3139 x 1050 x 1585
機械質量 （kg）	2000
駆動方式	電動ハイブリッド
