横形マシニングセンタ　4軸　HUシリーズ

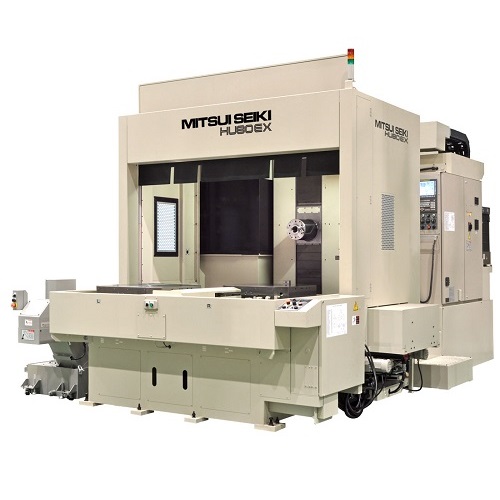

HU80EX

• 角ガイド採用で長期間の精度維持、高剛性を実現
• 焼入れ処理された角ガイドは、キサゲ加工により真直度・直角度が出された面に取り付けている
• コラム摺動部にエアサポートによる荷重軽減を行っているため、すべり方式の摺動面にもかかわらず滑らかな高速送りを実現
• Y字型一体型で極めて剛性ある3点支持ベッドを採用
• 全ての軸のボールねじを摺動面の中心におき、姿勢差を極小としている

仕様

項目		単位	型番：HU80EX
ストローク	X軸	mm	1,200
	Y軸	mm	950
	Z軸	mm	900
テーブル	パレット寸法	mm	800×800
	最大積載質量	kg	1,600
スピンドル	テーパー		ISO 7/24テーパーNo.50
	主軸回転数	min-1	6,000 （OP：12,000/20,000）
送り速度	早送り速度	m/min	24
	切削送り速度（Max）	m/min	10
APC			2APC前面ボクサー型
ATC	工具貯蔵本数	本	60
機械質量		kg	約20,000
