横形マシニングセンタ　4軸　HUシリーズ

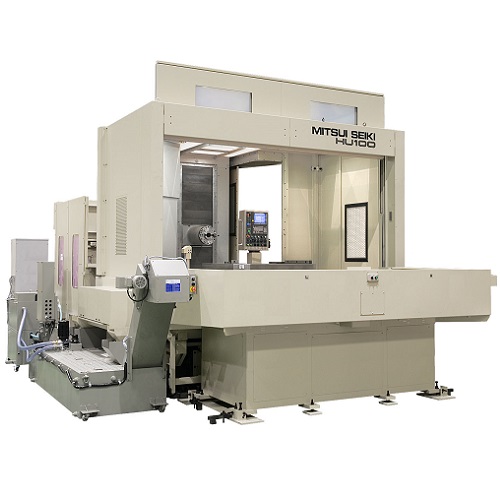

HU100

• このクラスでは唯一、T型一体ベッドの採用で非常に高い剛性を実現しました。（X軸標準ストローク機）
• XYZ軸ストロークはそれぞれ3種類の中から組み合わせて機械を構成することが可能
• 大型機にもかかわらず中型機並の高精度を実現
• 高剛性な基本構造と超高トルク・スピンドルの組み合わせでチタン等難削材を高能率に加工できる

仕様

項目		単位	型番：HU100 （typeⅠ）	型番：HU100 （typeⅡ）	型番：HU100 （typeⅢ）
ストローク	X軸	mm	1,300	1,600	2,000
	Y軸	mm	1,000	1,200	1,500
	Z軸	mm	1,000	1,200	1,400
テーブル	パレット寸法	mm	1,000×1,000	1,000×1,000	1,000×1,000
	最大積載質量	kg	3,000	5,000	5,000
スピンドル	テーパー		ISO 7/24テーパーNo.50	ISO 7/24テーパーNo.50	ISO 7/24テーパーNo.50
	主軸回転数	min-1	4,500	4,500	4,500
送り速度	早送り速度	m/min	20	15	XY:12 Z:15
	切削送り速度（Max）	m/min	10	10	10
APC			2APC前面ボクサー型	2APC前面ボクサー型	2APC前面ボクサー型
ATC	工具貯蔵本数	本	60	60	60
機械質量		kg	約30,000	約32,000	約35,000
