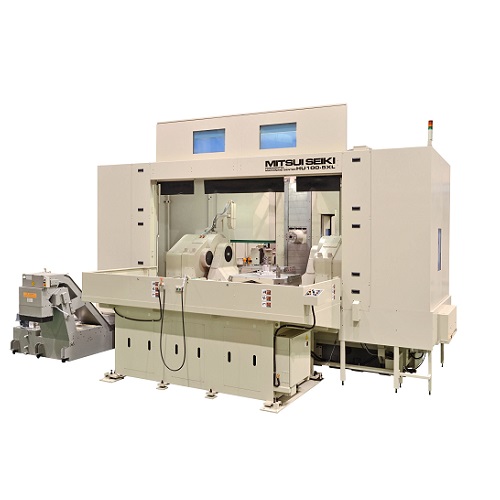

横形マシニングセンタ　5軸（トラニオン・タイプ）

HU100-5XL

•  A軸回転中心はパレットよりも上に位置しているため、加工推力に対する剛性が高く、割出し精度の影響も受けにくい構造
•  B軸摺動面はすべりところがりのハイブリッド方式で、すべりの剛性ところがりの滑らかな動きの両者の長所を併せ持つ
• クラストップのA軸、B軸割出し速度で加工時間の短縮を実現

仕様

項目		単位	型番：HU100-5XL
ストローク	X軸	mm	2,000
	Y軸	mm	1,500
	Z軸	mm	1,400
	A軸	°	+5～-95
	B軸	°	360
テーブル	パレット寸法	mm	1,000×1,000
	最大ワーク寸法（径×高さ）	mm	φ2,000×1,200
	最大積載質量	kg	3,000
スピンドル	テーパー		ISO 7/24テーパーNo.50
	主軸回転数	min-1	4,500 （OP：12,000）
早送り速度	XYZ軸	m/min	X：10 YZ：12
	A軸	min-1	4
	B軸	min-1	6
APC			OP
ATC	工具貯蔵本数	本	60
機械質量		kg	約40,000
