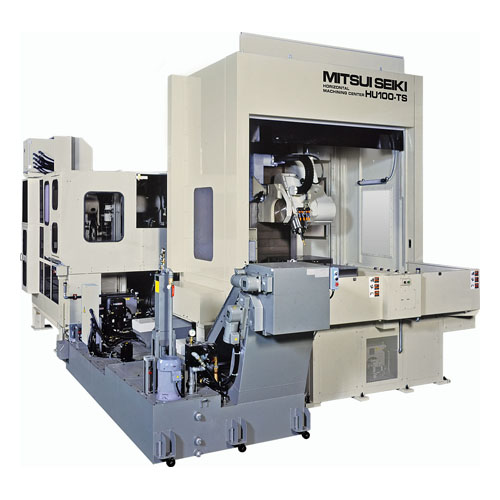

横形マシニングセンタ　5軸（スピンドル・チルト・タイプ）

HU100-TS

• ヘッド・チルト タイプの大型5軸マシニングセンタ
• 主軸ヘッドの傾斜機構は高い剛性を持っており、難削材の高能率加工にも充分対応
• 大型重量級ワークや傾斜による歪を嫌うワーク等の5軸加工に適する

仕様

項目		単位	型番：HU100-TS
ストローク	X軸	mm	1,300
	Y軸	mm	1,500
	Z軸	mm	1,400
	B軸	°	-30～+120
	C軸	°	360
テーブル	パレット寸法	mm	1,000×1,000
	最大ワーク寸法（径×高さ）	mm	φ1,250×1,900
	最大積載質量	kg	3,000
スピンドル	テーパー		ISO 7/24テーパーNo.50
	主軸回転数	min-1	10,000
早送り速度	XYZ軸	m/min	15
	A軸	min-1	6
	B軸	min-1	10
APC			OP
ATC	工具貯蔵本数	本	60
機械質量		kg	約31,000
