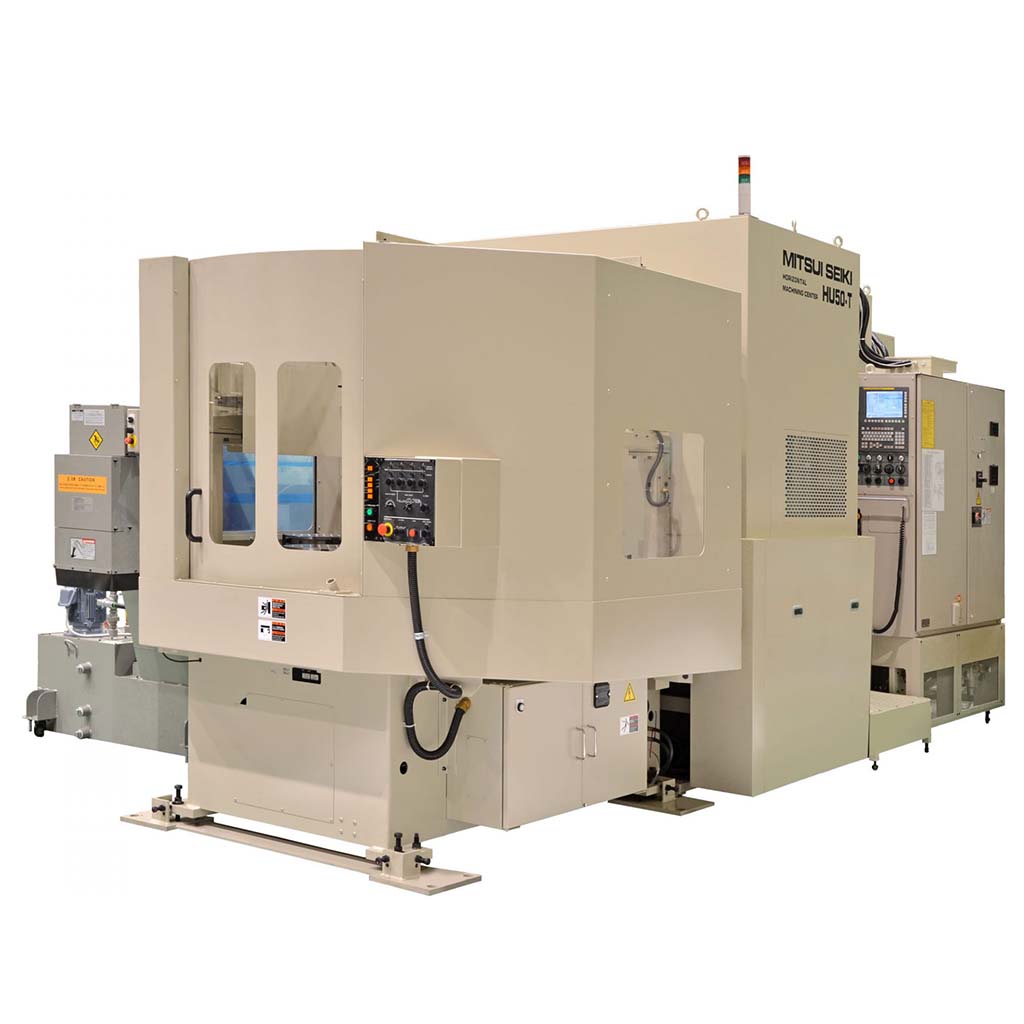

横形マシニングセンタ　5軸（テーブルonテーブル・タイプ）

HU50-T

• B軸の上にC軸テーブルを載せたビルトインタイプの横形5軸マシニングセンタ
• φ360パレットの4APCが標準仕様となっており、φ360固定テーブル機、50Tテーパーのツールシャンクによる自動ワーク交換機の仕様も用意
•  B軸/C軸の一体型化、スリーローラー･ベアリングの採用により剛性が向上
•  B軸/C軸 早送り/切削送り速度30min^-1
• また、B軸が最高速度に達する時間は120msecと高速立ち上がりを実現

仕様

項目		単位	型番：HU50-T
ストローク	X軸	mm	770
	Y軸	mm	700
	Z軸	mm	650
	B軸	°	-90～+180
	C軸	°	360
テーブル	パレット寸法	mm	φ360
	最大ワーク寸法（径×高さ）	mm	φ500×350
	最大積載質量	kg	100
スピンドル	テーパー		ISO 7/24テーパーNo.50
	主軸回転数	min-1	12,000
早送り速度	XYZ軸	m/min	36
	B軸	min-1	30
	C軸	min-1	30
APC			4
ATC	工具貯蔵本数	本	60
機械質量		kg	約14,000
