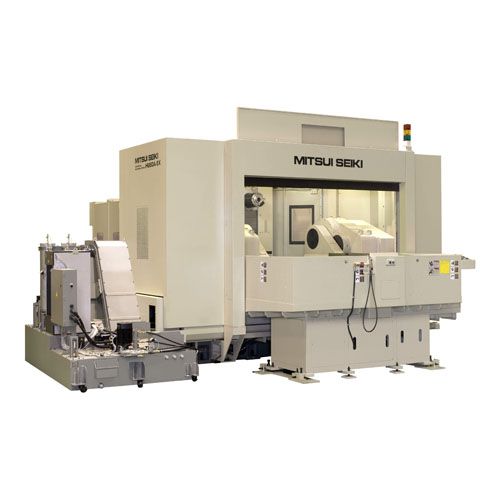

横形マシニングセンタ　5軸（トラニオン・タイプ）

HU80A-5X

•  A軸回転中心はパレットよりも上に位置しているため、加工推力に対する剛性が高く、割出し精度の影響も受けにくい構造
• B軸摺動面はすべりところがりのハイブリッド方式で、すべりの剛性ところがりの滑らかな動きの両者の長所を併せ持つ
• クラストップのA軸、B軸割出し速度で加工時間の短縮を実現

仕様

項目		単位	型番：HU80A-5X
ストローク	X軸	mm	1,200
	Y軸	mm	1,000
	Z軸	mm	1,050
	A軸	°	+5～-95
	B軸	°	360
テーブル	パレット寸法	mm	800×800
	最大ワーク寸法（径×高さ）	mm	φ1,200×1,000
	最大積載質量	kg	1,200
スピンドル	テーパー		ISO 7/24テーパーNo.50
	主軸回転数	min-1	6,000 （OP：12,000/20,000）
早送り速度	XYZ軸	m/min	X：12 YZ：24
	A軸	min-1	6
	B軸	min-1	10
APC			2APC前面ボクサー （OP：4/6/8/10）
ATC	工具貯蔵本数	本	60
機械質量		kg	約30,000
