クラス最大・最速・高剛性

横形マシニングセンタ

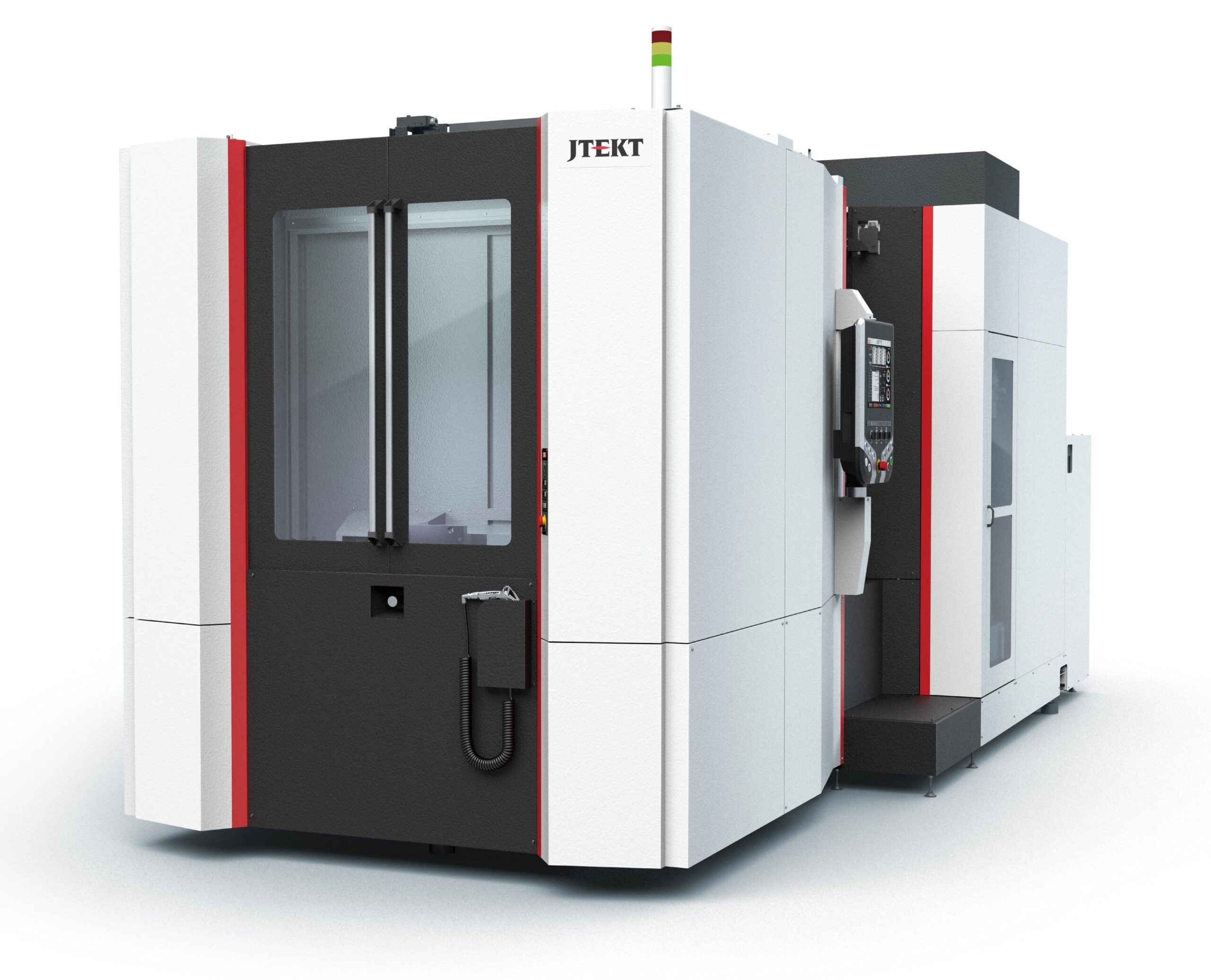

FH550SX / FH630SX-i / FH800SX-i

製品の特長

主軸性能をフルに発揮できる、比類の無い頑強なPlatform

剛性を保ったうえで高速高加速軸移動に耐えられる
高剛性円筒ころスライドの採用

円筒ころスライドは、ボールガイドと比較して、荷重に対する弾性変形量が小さいことが特徴で、更に振動減衰性についても優れた特性をもっています。これにより急加速・急停止時の姿勢変化が小さく、すばやく位置決めすることが可能となり、生産効率の向上に貢献します。

剛性の高い円筒ころスライドを用いたうえでクラス最高 の早送り速度&加速度を実現できるのは、厳しい取付面 精度をクリアできる組立技術を持つJTEKTだからです。

保全性を考慮したスピンドルカートリッジ交換方式を採用

万が一の故障時はJTEKT社内で運転確認・品質確認を済ませた主軸カートリッジ部を入れ替えることにより復旧時間をできる限り短くする工夫をしています。

保全性を考慮したスピンドルテーパ部キャップ交換方式を採用

スピンドルテーパ部を分離することにより、干渉などによるテーパ部のダメージに対してテーパ部と一体化したキャップ交換のみで対応することが可能です。

仕様

	FH550SX FH630SX-i FH800SX-i
テーブル & パレット	テーブル寸法(パレット寸法) mm □550[□500] □630 □800 パレット上積載質量 kg 800 1,200[1.500] 2500
移動量	X軸 mm 750 1,050 1,450 Y軸 mm 800 900 1,250 Z軸 mm 850 1,050 1,550
主軸	主軸回転速度 min-1 6,000[15,000] 主軸端形状 BT No.50 [HSK]
ATC	工具保有数 本 40 [60, 121, 190本以上] 40 [60, 121, 122本以上] 60 [121, 122本以上]
面積・質量	所要床面積(幅×奥行) mm 3,312×5,695 3,600×6,885 4,680×7,920 マシン高さ mm 3200 3208 3680

[　]はoption
