角型摺動面横形マシニングセンタ Mycenter-HX500iG/630

画像及び文章引用：「キタムラ機械株式会社」ウェブサイト

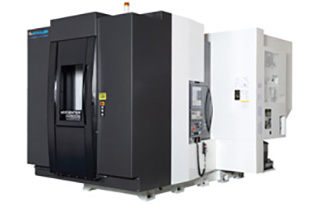

Mycenter-HX500iG/630

・世界最高速度角型摺動面横形マシニングセンタ
・「匠の技」であるキサゲによる摺り合わせ作業を駆使した角型摺動面構造
・テーブル旋回軸や工具交換装置などに当社独自開発のインテグラルテーブル(超高精度1/1000度角度割出し±3秒未満)を採用
・最大ワーク寸法径800X高さ1,100mm、積載重量800kgを固定して、世界最速の毎分120回転で切削加工が可能
・世界最高速度0.8秒で最大径150mm、長さ370mm、重量10キログラムの重量工具交換が可能
・角型摺動面構造では世界最速の毎分60メートルで切削送りが可能
・ギヤ駆動で世界最高速の毎分20,000回転の高速加工や、クラス最大切削トルク1,250ニュートンメートルの難削材の重切削加工が可能

標準仕様

テーブル	テーブル作業面の大きさ	500 x 500 mm
加工物最大寸法	加工物最大寸法	φ800 x H1,100mm
移動領域	X軸	870 mm
	Y軸	800 mm
	Z軸	930 mm
	B軸	360°
主軸	主軸端形状	NST No.40 / NST No.50
	主軸回転数 (オプション）	#40:20～20,000min-1 #50:35～12,000min-1
	主軸電動機	AC 22Kw / AC 40Kw
早送り速度	X軸	60,000 mm/min
	Y軸	60,000 mm/min
	Z軸	60,000 mm/min
	B軸	43,200(120回転/分)
自動工具交換装置（ATC）	工具収納本数（オプション）	#40:50(62,100,122)本 #50:62(122,162, 224, 308)本
