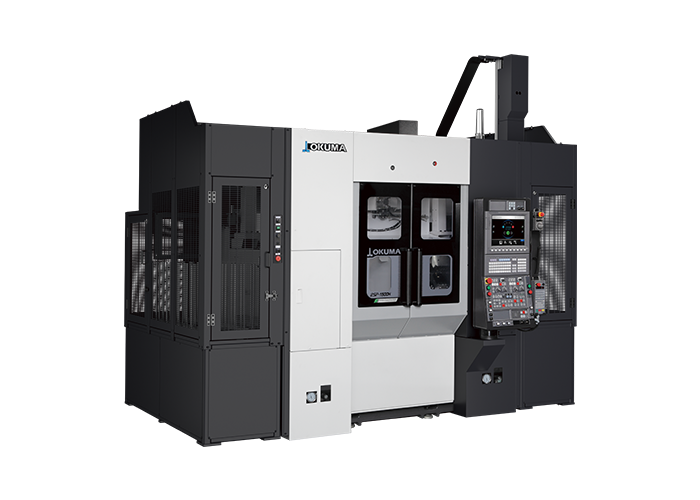

横形平行2スピンドルCNC旋盤 2SP-1500H

画像及び文章引用：「オークマ株式会社」ウェブサイト

搭載されている知能化技術

サーモフレンドリーコンセプト

加工ナビ

俊敏な動きとコンパクトな構造が 高速で安定した生産を実現

生産性の向上（タクトタイム短縮）

ワーク着脱時間

着脱時間4.1秒
ローダタクト19.8秒（主軸定位置停止・着座検知を含む）

高速ローダ

左右 200m/min　上下 150m/min

天井シャッター 左右開閉式

安定連続加工　切粉処理性の向上

工具に切粉が絡まない刃物台構成

タレット旋回により、工具に絡んだ切粉が落ちやすい

機内に切粉を堆積させない機内カバー

• 摺動面を加工室外へ分けるカバーリング
• 垂直カバーデザインで切粉排出が容易
• チップコンベヤまでの距離が短く切粉の流れがスムーズ

シンプル&フレキシブル
最適なシステムを構築

ローダ搭載で容易な自動化システム構築

本機の側面はメンテナンスフリーですので、自動化周辺装置のレイアウトが容易です。
機上に配置した反転装置は、タクトタイムを最短にします。
起倒式ワークグリッパはコンパクトで干渉がなく、小物ワークに最適です。

基本情報

項目	単位	2SP-1500H
標準チャックサイズ	inch	6, 8
最大加工径	mm	ø290
最大加工長	mm	160
主軸回転速度	min-1	6,000
刃物台形式		左右：V8
主電動機	kW	15/11（30分/連続）
機械の大きさ （W×D×H）	mm	1,900×2,605（本機のみ）×2,983（ローダ最大高さ）
仕様展開		L
数値制御装置		OSP-P300LA
