立形シリーズ CNC JIGBORER YBM 950V Ver.Ⅴ

画像及び文章引用：「安田工業株式会社」ウェブサイト

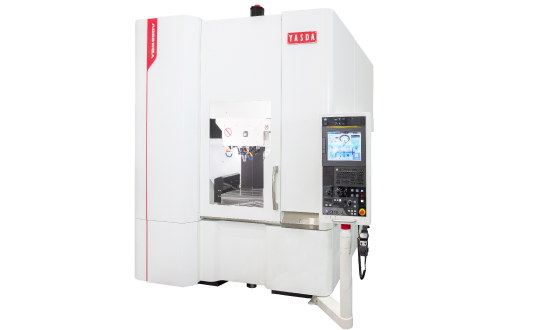

YBM 950V Ver.Ⅴ

Neo AGGRESSIVE & Neo MODERN
新デザインで操作性・メンテナンス性が大幅UP。
独特な機械構造、徹底した熱変位対策、独創的なスピンドルといった
YASDAの独自技術を結集し、長時間の安定した高精度加工を実現。



---

機械仕様

移動量 (X/Y/Z)	900/500/350mm
主軸回転速度	100～24,000min-1
主軸テーパ形状	MAS BT40
ATC	30 本
NC 装置	FANUC 31i-B5 Plus

アウトライン

ワークディメンジョン

---

主要機械オプション

主軸テーパ形状		HSK-A63
スピンドル	主軸回転速度	150 ～ 30,000min-1
	主軸テーパ形状	MAS BT30
APC		2・4PLS
ATC 追加		40・60・90・100 本
1 軸ロータリーテーブル	テーブル直径	Φ200mm
	最大積載重量	40kg
ロボットインターフェイス		EROWA・System 3R

---

写真
